产品介绍
  NHR-213智能温度变送器（圆卡），用于热电阻(RTD)、热电偶(TC)信号输入，二线制4～20mA模拟输出，安装于传感器内部(Form B)。
技术参数

输入
输入信号	热电阻(RTD)、热电偶(TC)（可通过PC上位机软件进行组态）
冷端补偿温度范围	-20～60℃
补偿精度	±1℃
输出
输出信号	4-20mA
负载电阻	RL≤(Ue-12)/0.021
上、下限溢出报警输出电流	IH=21mA、IL=3.8mA
输入断线报警输出电流	21mA
电源
供电电压	DC12-40V
其它参数
传输精度（20℃）	0.1%FS
温度漂移	0.01%FS/℃
响应时间	1s达到***终值的90%
使用环境温度	-40～80℃
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）

产品特点
用于将各种温度输入信号转换为4～20mA输出信号。
输入：2种热电阻(RTD)；10种热电偶(TC)。
配备我司的V1或V8串口编程线，通过PC上位机软件对12种输入类型、测量量程等参数进行组态。
精度高，内置冷端补偿。

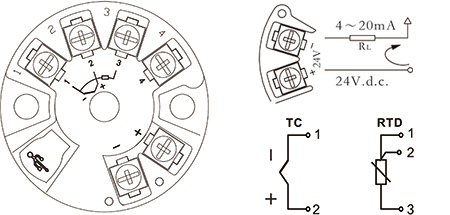

接线图


输入信号

量范围
热电阻 (RTD)	Pt100	-200～850℃	10℃
	Cu50	-50～150℃	10℃
热电偶 (TC)	B	400～1820℃	500℃
	E	-100～1000℃	50℃
	J	-100～1200℃	50℃
	K	-180～1372℃	50℃
	N	-180～1300℃	50℃
	R	-50～1760℃	500℃
	S	-50～1760℃	500℃
	T	-200～400℃	50℃
	Wre3-25	0～2315℃	500℃
	Wre5-26	0～2310℃	500℃
