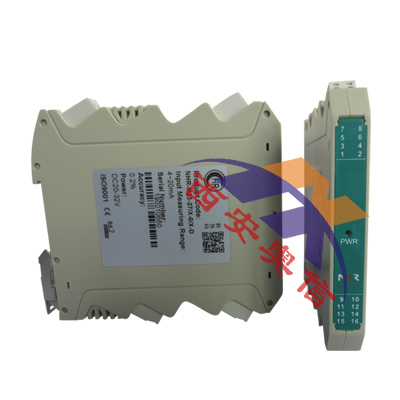

NHR-A4简易型电量变送器 虹润NHR-A4-I/I-0/0-D

产品介绍
     NHR-A4系列简易型电量变送器采用电磁隔离技术，对电网或电路中的交流电流、电压进行实时测量，它可将被测交流电流、电压转换成按线性比例输出的直流电流或者直流电压信号，产品具有高精度、隔离电压高、相应时间快、低漂移、低功耗等特点。产品品种可分为一进一出、两进两出，且输入、输出回路完全隔离，输出信号与电源隔离，广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。
产品特点
单通道、双通道
交流电压、电流输入
模拟量输出
输入/输出/电源磁隔离
传输精度（20℃）：0.5%FS
模块化设计，体积小，功耗低
插拔式端子，便于安装、维护
标准的35mmDIN导轨卡式安装
技术参数

输入
输入信号	交流电压：100V/250/300V/400V/500V，500V以上由电压互感器转换为100V电压输入
	交流电流：1A/2A/3A/4A/5A，5A以上由电流互感器转换为5A电流输入
输出
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载	电流型≤500Ω，电压型≥250KΩ
电源
电源	DC24V(±10%)
功耗	≤1.4W
其它参数
绝缘阻抗	(输入/输出/电源之间绝缘阴抗)≥100MΩ（500VDC时）
耐压强度	(输入/输出/电源之间耐压强度)1500Vrms (1 min，无火花)
工作温度	-10～50℃（无凝露、无结冰）
相对湿度	25%～85%RH
保存温度	-10～60℃（无凝露、无结冰）
安装方式	35mmDIN导轨安装
安装尺寸	22.5*110*115mm(宽*高*深)
传输精度	0.5%FS
响应时间	≤300mS
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）

技术选型

7

8

9

10

11

A4系列简易型电量变送器                    NHR-A4

-

□

/

□

-

□

/

□

-

□

位

规格

注释

| | | | | | ↓ □

/

| | | | | | ↓ □

| | | | | | | | | | | | | | | | ↓ □

/

| | | | | | | | | | | | | | | | ↓ □

| | | | | | | | | | | | | | | | | | | | ↓ D

7/8

<输入>

通道I/通道II(从列表中选择代码)

代码

类型

I

交流电流

V

交流电压

X

通道II无输入时选择

9/10

<输出>

输出I/输出II(从列表中选择代码)

代码

类型

X

无输出

0

4-20mA

1

1-5V

2

0-10mA

3

0-5V

4

0-20mA

11

<电源>

DC24V(±10%)
