虹润品牌 NHR-5500C数显表 手动操作器
产品描述
NHR-5500系列手动操作器适合作为DCS系统回路调节控制输出和智能调节器控制输出的备用操作器使用，可同时输入和显示给定信号和反馈信号，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、速度等物理量的测量显示，并配合各种执行器对电磁阀、电动调节阀、变频器等设备进行控制、报警控制、数据采集等功能。
★双屏LED数码显示，PV显示外给定值，SV显示阀位反馈值，外给定值、阀位反馈值可以选择百分比光柱模拟指示(0～100％)。
★具备36种信号输入功能，可任意选择输入信号类型；0.2％级测量精度。
★具备“上下限报警”、“闪烁报警”、“手动状态报警”等报警功能。带LED报警灯指示。
★可搭配各种调节阀使用，一但调节阀失效，可由本产品手动控制操作，并可取代伺服放大器直接驱动阀门。
★可带一路模拟量控制输出或一组开关量控制输出(继电器正转、反转控制)及一路模拟量变送输出。
★可实现手/自动无扰切换功能，手动切换到自动时，采用逼近算法，并带切换限幅功能。
★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
★仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。
★带DC24V馈电输出，为现场变送器配电。
★输入、输出、电源、通讯相互之间采用光电隔离技术。
★具备多种外形尺寸及样式供用户选择。
★参数设定密码锁定、参数设置断电*保存，具备参数恢复系统原始设置功能。
仪表接线图
规格尺寸为A、B、C、D、E、K、L型接线图
规格尺寸为F型接线图

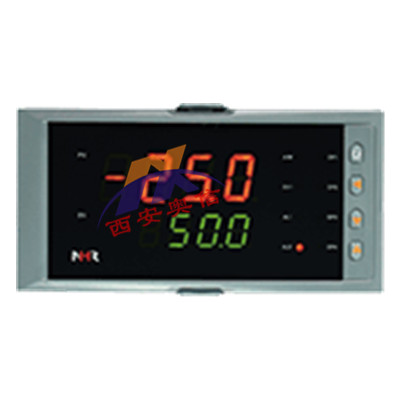

仪表面板
|
|
|
 |
|
 |
 |
| 160*80mm(A型) | 80*160mm(B型) | 96*96mm(C型) | 96*48mm(D型) | 48*96mm(E型) | 72*72mm(F型) |
 |
|
 |
|||
| 160*80mm(K型) | 80*160mm(L型) | ||||
| ①规格尺寸 | ②*路（测量）输入分度号/③第二路（阀位反馈或外给定）输入分度号 | ||
| 代码 | 宽*高*深 | 代码 | 分度号(测量范围) |
|
A B C D E F K L |
160*80*110mm(横式) 80*160*110mm(竖式) 96*96*110mm(方式) 96*48*110mm(横式) 48*96*110mm(竖式) 72*72*110mm(方式) 160*80*110mm(横式/光柱) 80*160*110mm(竖式/光柱) |
00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 |
热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E(0～1000℃) 热电偶T(-200.0～400.0℃) 热电偶J(0～1200℃) 热电偶R(0～1600℃) 热电偶N(0～1300℃) F2(700～2000℃) 热电偶Wre3-25(0～2300℃) 热电偶Wre5-26(0～2300℃) 热电阻Cu50(-50.0～150.0℃) 热电阻Cu53(-50.0～150.0℃) 热电阻Cu100(-50.0～150.0℃) 热电阻Pt100(-200.0～650.0℃) 热电阻BA1(-200.0～600.0℃) 热电阻BA2(-200.0～600.0℃) 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换 特殊规格 |
| ④控制输出(OUT1) | |||
| 代码 | 输出类型(负载电阻RL) | ||
|
0 1 2 3 4 5 K1 K4 K5 8 |
4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 继电器正反转接点输出 固态继电器驱动电压输出 双向可控硅通断输出 特殊规格 |
||
| ⑤变送输出(OUT2) | |||
| 代码 | 输出类型(负载电阻RL) | ||
|
X 0 1 2 3 4 5 8 |
无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 特殊规格 |
||
| ⑥报警输出(继电器接点输出) | |||
| 代码 | 报警限数 | ||
|
X 1 2 3 4 |
无输出 1限报警 2限报警 3限报警 4限报警 |
||
| ⑦通讯输出/外部事件输入 | ⑧馈电输出 | ||
| 代码 | 通讯接口/数字量输入接口 | 代码 | 馈电输出(输出电压) |
|
X D1 D2 D3 Y1 Y2 Y3 |
无通讯输出 RS485通迅接口(Modbus RTU) RS232通迅接口(Modbus RTU) RS232C打印接口 外部事件输入1(强制手动) 外部事件输入2(可定制) 外部事件输入3(可定制) |
X 1P 2P |
无输出 1路馈电输出 2路馈电输出 如“2P(12/24)”表示*路12V，第二路24V馈电输出。 |
| ⑨供电电源 | ⑩备注 | ||
| 代码 | 电压范围 | ||
|
A D |
AC/DC 100-240V(50/60Hz) DC 20-29V |
||
|
|
