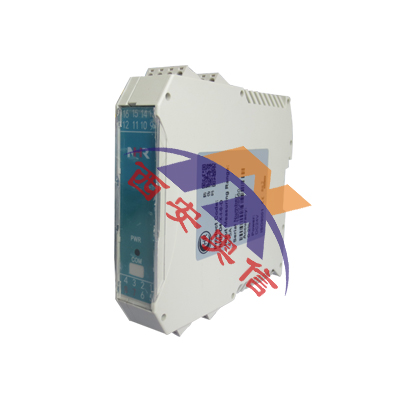

NHR-D4虹润电量变送器 NHR-D4-X-I-0-A变送器
产品描述
NHR-D4电量变送器本产品采用全隔离技术，可直接采集交流电压、电流信号，可测量工频、电压、电流以及相位差和单相、三相平衡功率；采用专用的集成芯片，抗干扰能力强，稳定性 高；通过编程器可在线修改显示量程，变送输出范围；带有液晶显示功能；具备RS485接口通迅功能，采用标准MODBUS RTU协议与上位机连接可构成数据采集系统及控制系统。
常用型号
NHR-D4-Y-0-A NHR-D4-X-I-0-D NHR-D4-Y-W3-D1-A
NHR-D4-X-V-0-D NHR-D4-X-I-O-A NHR-D4-Y-W1-0-A
产品特点
单通道。
交流电压、电流、功率因素、工频周波、无功功率、单相功率、三相平衡功率输入。
圆点.gif模拟量、RS485、RS232信号输出。
输入—电源、输出—电源磁隔离；输入—输出光电隔离。
传输精度(20℃)：0.3%FS。
可通过PCA手持式中文编程器进行输输出类型与输出量程等参数的修改和查看。
模块化设计，体积小，功耗低。
各端子可带电插拔，便于安装、维护。
标准的35mmDIN导轨卡式安装。
技术参数
| 输入 | |
| 输入信号 | 交流0～600V输入，600V以上由电压互感器转换为满量程为100V的电压输入 |
| 交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入 | |
| 输出 | |
| 输出信号 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 输出负载 | 电流型≤500Ω，电压型≥250KΩ |
| 通讯 | MODBUS-RTU协议，RS-485传输距离≤1000米，RS-232传输距离≤10米 |
| 电源 | |
| 电源 | DC24V(±10%)，AC100-265V 50/60Hz |
| 功耗 | ≤5W |
| 其它参数 | |
|
耐压强度 (输入/输出/通讯之间) |
≥1000V.AC 1分钟 |
|
绝缘阻抗 (输入/输出/通讯之间) |
≥100MΩ |

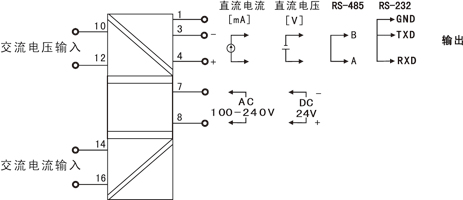

| 工作温度 | 0～50℃ |
| 相对湿度 | ≤85%RH |
| 安装方式 | 35mmDIN导轨安装 |
| 安装尺寸 | 22.5*110*115mm(宽*高*深) |
| 测量精度 | 0.3%FS±1字 |
| 响应时间 | ≤1S |
| 重量 | 约150克 |
| 6 | 7 | 8 | 9 | ||||||||
| D4系列智能电量变送器 NHR-D4 | - | □ | □ | - | □ | - | □ | ||||
| 位 | 规格 | 注释 |
| ↓ X Y |
| | | | | | | | | | | | | ↓ □ |
| | | | | | | | | | | | | | | | | | | | | | | | ↓ □ |
| | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ A D |
|||||
| 6 | <显示方式> | ||||||||||
| 无显示 | |||||||||||
| 液晶显示 | |||||||||||
| 7 | <输入>(从列表中选择代码) | ||||||||||
| 代码 | 类型 | ||||||||||
| I | 交流电流 | ||||||||||
| V | 交流电压 | ||||||||||
| COS | 功率因素 | ||||||||||
| W0 | 无功功率 | ||||||||||
| W1 | 单相功率 | ||||||||||
| W3 | 三相平衡功率 | ||||||||||
| 8 | <输出>(从列表中选择代码) | ||||||||||
| 代码 | 类型 | ||||||||||
| X | 无输出 | ||||||||||
| 0 | 4-20mA | ||||||||||
| 1 | 1-5V | ||||||||||
| 2 | 0-10mA | ||||||||||
| 3 | 0-5V | ||||||||||
| 4 | 0-20mA | ||||||||||
| D1 | RS485通讯(Modbus RTU) | ||||||||||
| D2 | RS232通讯(Modbus RTU) | ||||||||||
| 9 | <电源> | ||||||||||
| AC100-265V 50/60Hz | |||||||||||
| DC24V（±10%） | |||||||||||
