【NHR-5700】多回路测量显示控制仪 香港虹润

产品描述
    NHR-5700系列多回路测量显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、 打印等处理，构成数字采集系统及控制系统，适用于需要进行多测量点巡回检测的系统。
    ★双屏LED数码显示，PV显示测量值，SV显示当前通道号。
    ★可巡回检测8路或16路测量信号，各输入通道测量信号互不干扰。
    ★具备36种信号输入功能，各通道可同时输入不同的信号类型；0.2％级测量精度。
    ★报警方式可选择“统一报警输出”、“分别报警输出”；“统一报警输出”时通过参数设置可选择带记忆报警和不带记忆报警功能，仪表面板带LED报警指示灯。
    ★变送输出方式可以选择“统一变送输出”、“分别变送输出”、“按指定输入通道的采样值变送”、“16路采样值加权平均变送”、“16路输入***大值变送”、“16路输入***小值变送”。
    ★仪表数据刷新周期2秒/16路。
    ★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
    ★仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印功能。
    ★带DC24V馈电输出，为现场变送器配电。
    ★输入、输出、电源、通讯相互之间采用光电隔离技术。
    ★参数设定密码锁定，参数设置断电***保存，具备参数恢复系统原始设置功能。
仪表接线图

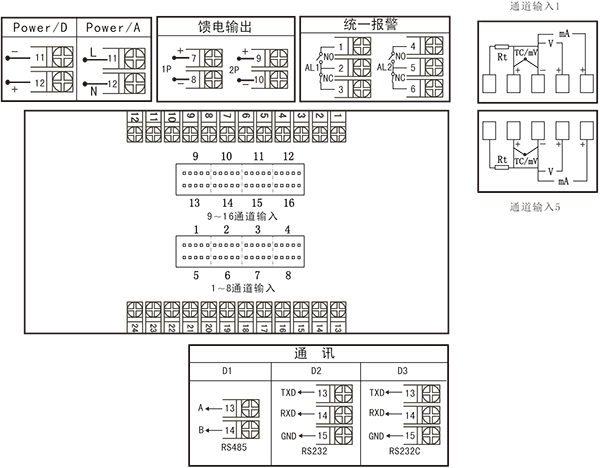

     A、B型统一变送接线图

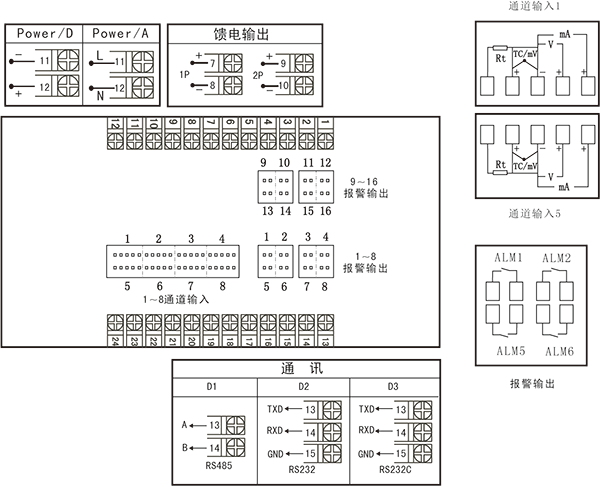

A、B型分别报警接线图

A、B型分别变送接线图

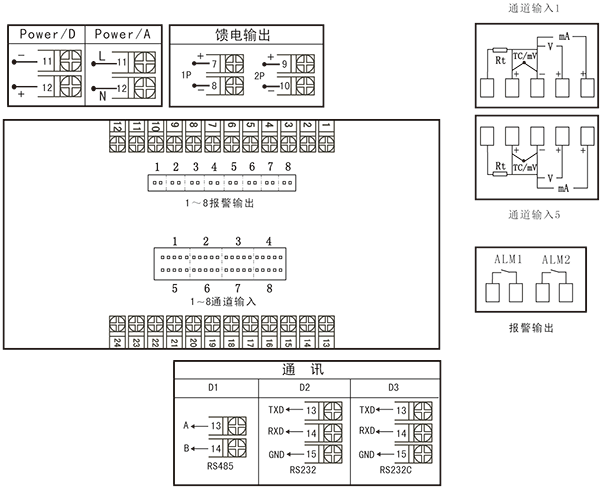

C型分别报警接线图

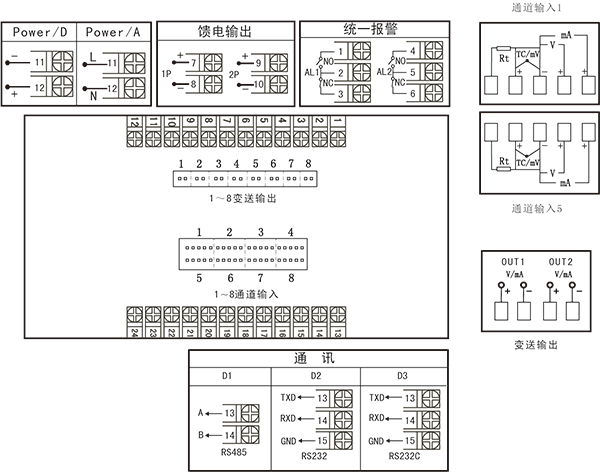

C型分别变送接线图

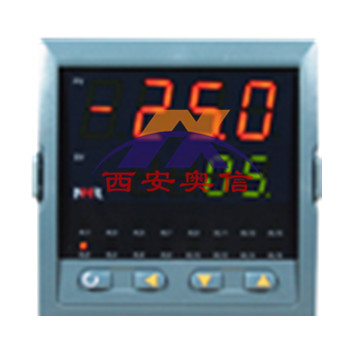

仪表面板

160*80mm（A型）	80*160mm（B型）	96*96mm（C型）

仪表选型
NHR-5710□-□-□/□/□/□( )-□-( )
  8回路 ① ② ③ ④ ⑤ ⑥    ⑦  ⑧
NHR-5720□-□-□/□/□/□( )-□-( )
16回路 ① ② ③ ④ ⑤ ⑥    ⑦  ⑧

①规格尺寸		②输入分度号
代码	宽*高*深	代码	分度号（测量范围）
A B C	160*80*136mm（横式） 80*160*136mm（竖式） 96*96*136mm（方式）	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56	热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) 热电偶F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃） 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999)  0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换 特殊规格
③变送输出
代码	输出类型（输出方式）
X 0 1 2 3 4 5 00 01 02 03 04 05 8	无输出 4-20mA(统一变送) 1-5V(统一变送) 0-10mA(统一变送) 0-5V(统一变送) 0-20mA(统一变送) 0-10V(统一变送) 4-20mA(分别变送) 1-5V(分别变送) 0-10mA(分别变送) 0-5V(分别变送) 0-20mA(分别变送) 0-10V(分别变送) 特殊规格
④报警输出（继电器接点输出）
代码	报警通道
X 1 2	无输出 统一报警 分别报警
⑤通讯输出
代码	通讯接口（通讯协议）
X D1 D2 D3	无输出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口
⑥馈电输出
代码	馈电输出（输出电压）
X 1P 2P	无输出 1路馈电输出 2路馈电输出 如“2P（12/24）” 表示***路12V，第二路24V馈电输出。
⑦供电电源
代码	电压范围
A D	AC100-240V(50/60Hz) DC 20-29V
⑧备注(无可省略)
