产品描述
   NHR-2400系列频率/转速表采用全自动贴片封装工艺，具有很强的抗干扰能力，并具有多种输出功能和控制功能，与多种转速传感器配套，广泛用于电力、石化、冶金、轻工、制药、航空等诸多领域。
6位LED数码显示，显示范围宽，并且显示亮度可以调整。
频率测量范围：1～34KHz，***大输入幅值：24V  DC，***小分辨率：0.01Hz。
具备“上下限报警”、“延时报警”、“报警延时复位”功能，带LED报警灯指示。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
面板轻触式按键设置，参数设置断电***保存。

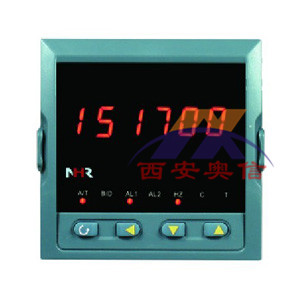

仪表面板

160*80mm(A型)                        96*96mm(C型)       96*48mm(D型)

	确认键：数字和参数修改后的确认，并自动切换到下一参数。 退出设置键：长按4秒可返回测量画面。
	位移键：修改参数时移动修改位。
	减少键：用于减少数值。 选择键：参数设定时，用于选择上一个参数。
	增加键：用于增加数值。 选择键：参数设定时，用于选择下一个参数。


PV：显示测量值；在参数设定状态下，显示参数符号和参数值。
A/T：显示速率，指示灯亮。
B/D：备用。
AL1：***报警指示灯。
AL2：第二报警指示灯。
Hz：频率转速表指示灯亮。
C：备用。
T：备用。
注：外形尺寸为96*48mm时，无Hz、C、T指示灯。

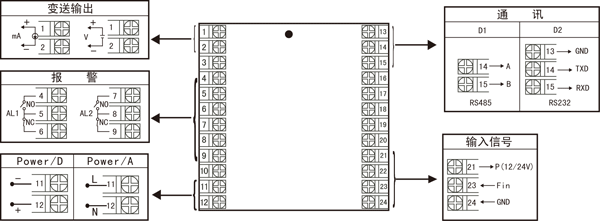

仪表接线图

注：不同外型仪表后盖接线端子的方向不一样，见示意图。

 仪表选型
 NHR-2400□-□/□/□/□（）-□
频率/转速表 ① ② ③ ④ ⑤     ⑥

①规格尺寸		②变送输出
代码	宽*高*深	代码	输出类型
A C D	160*80*110mm（横式） 96*96*110mm（方式） 96*48*110mm（横式）	X 0 1 2 3 4 8	无输出 4～20mA 1～5V 0～10mA 0～5V 0～20mA 特殊规格
③报警输出		④通讯输出
代码	报警路数	代码	通讯接口（Modbus）
X 1 2	无输出 1路报警 2路报警	X D1 D2	无接口 RS-485通讯接口 RS-232通讯接口
⑤馈电输出		⑥供电电源
代码	馈电输出（输出电压）	代码	电压范围
X P	无输出 馈电输出如“P(24)”表示24V馈电输出	A D	AC100～240V，(50/60HZ) DC20～29V
