虹润公司 NHR-7300/7300R 液晶PID调节器/调节记录仪
产品描述
NHR-7300/7300R系列液晶PID调节器/调节记录仪适用于需要进行高精度测量控制 系统，可对温度、压力、液位、速度等测量信号进行数字显示调节控制；可选择内外给定（或阀位）控制方式，可取代放大器直接驱动执行机构；可选择可编程序控 制方式，可设定61段目标曲线对控制对象进行监测、控制、记录与远传。
1.***信号输入,可输入直流电流、直流电压、毫伏、热电阻、热电偶等信号；0.2级测量精度。
2.可选择定点控制、外给定控制、阀位反馈控制、多段曲线控制等方式。
3.具有电压、电流、SSR驱动、单/三相可控硅过零触发、继电器正反转等控制输出方式可选。
4.带PID参数自整定功能，控制输出手动/自动无扰动切换功能，控制准确且无超调。
5.支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
6.支持RS232C打印功能，具有手动打印、定时打印功能。
7.带DC24V馈电输出，为现场变送器配电。
8.带USB数据转存功能和SD卡扩展功能。
9.输入、输出、电源、通讯相互之间采用光电隔离技术。
按控制方式可分以下几类：
|

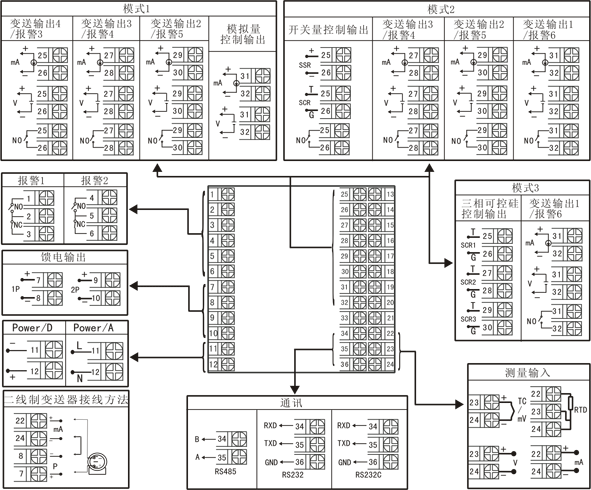

NHR-7310/7310R 单路自整定PID调节器/调节记录仪 |
自动控制时，输入测量值与内部目标值比较运算后输出控制信号。 |
|

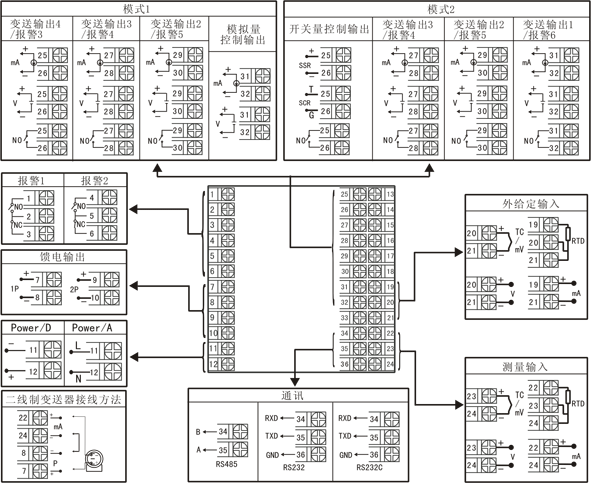

NHR-7320/7320R 外给定PID调节器/调节记录仪 |
自动控制时，输入测量值与外给定输入目标值比较运算后输出控制信号。 |
|

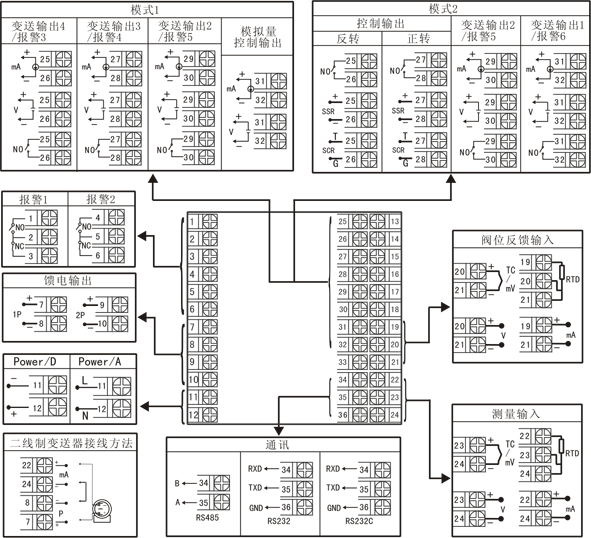

NHR-7330/7330R 阀位反馈PID调节器/调节记录仪 |
自动控制时，根据控制输出类型的不同分两种模式进行控制 模式一、选择模拟量控制输出：输入测量值与内部目标值比较运算后输出控制信号。 模式二、选择开关量控制输出：当控制输出的百分比小于阀位反馈值时，仪表输出反转，当控制输出的百分比大于阀位反馈值时，仪表输出正转。 |
|
NHR-7340/7340R 程序PID调节器/调节记录仪 |
根据生产工艺的要求，设定目标曲线进行控制，可实现对曲线控制的运行、步进、暂停、结束、等待状态的操作。 |
| ①控制方式（备注1） | ②规格尺寸 | ||
| 代码 | 控制方式 | 代码 | 宽*高*深 |
|
10 20 30 40 |
单路PID控制 外给定控制 阀位反馈控制 程序段控制 |
A B C |

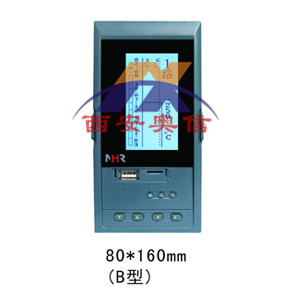

160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式） |
| ③控制输出（备注1） | ④报警输出（备注2） | ||
| 代码 | 输出类型（负载电阻RL） | 代码 | 报警通道(继电器接点输出) |
|
0 1 2 3 4 5 K1 K3 K4 K5 K6 K7 K8 K9 |
4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 继电器接点输出 可控硅过零触发脉冲输出 固态继电器驱动电压输出 移相触发输出 三相可控硅过零触发脉冲输出 继电器正反转输出 可控硅正反转输出(适用于大功率负载) 固态继电器正反转输出 |
X 1 2 3 4 5 |
无输出 1限报警 2限报警 3限报警 4限报警 5限报警 |
| ⑤供电电源 | |||
| 代码 | 电压范围 | ||
|
A D |
AC/DC 100～240V(AC/50-60Hz) DC 20～29V |
||
| ⑥附加功能(以下功能可全选，用“/”隔开，不选功能可省略) | |||
| 变送输出(备注2) | 通讯输出 | ||
| 代码 | 输出通道 | 代码 | 通讯接口(通讯协议) |
|
1 2 3 |
1路变送输出 2路变送输出 3路变送输出 |
D1 D2 D3 |
RS-485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口 |
| 馈电输出 | |||
| 代码 | 馈电输出（输出电压) | ||
|
1P 2P |
1路馈电输出 2路馈电输出 如“2P（12/24）”表示***路12V,第二路24V馈电输出。 |
||
| 适用于带记录的仪表 | |||
| USB转存功能 | 扩展功能 | ||
| 代码 | 转存功能 | 代码 | 扩展功能 |
| U | USB卡转存（配1GB U盘） | SD | SD卡扩展（容量8GB） |
