NHR-7500/7500R手动操作器 虹润供应 记录仪
产品描述
    NHR-7500/7500R系列液晶手动操作器/记录仪适合作为DCS系统回路调节控制输出 和智能调节器控制输出的备用操作器使用，能接受与系统同步的给定信号和反馈信号，根据给定信号输出相应的控制量，并可取代小功率伺服放大器直接驱动阀门， 并可通过上位机修改阀门开度数值，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、速度等物理量的测量显示，并配合各种执行器对电磁阀、 电动调节阀、变频器等设备进行控制。
***信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶等信号；0.2级测量精度。
具有电压、电流、SSR驱动、可控硅过零触发、继电器正反转等控制输出方式可选。
控制输出手动/自动无扰动切换功能。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
支持RS232C打印功能，具有手动打印、定时打印功能。
带DC24V馈电输出，为现场变送器配电。
带USB数据转存功能和SD卡扩展功能。
输入、输出、电源、通讯相互之间采用光电隔离技术。
仪表面板

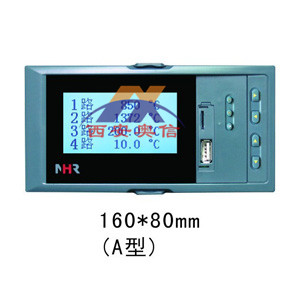

160*80mm(A型)	80*160mm(B型)	96*96mm(C型)



①显示面板 ②USB、SD接口 ③确认键 显示通道切换键 时标切换、手/自动切换键 ④光标右移键 ⑤光标左移键 ⑥光标上移键 ⑦光标下移键

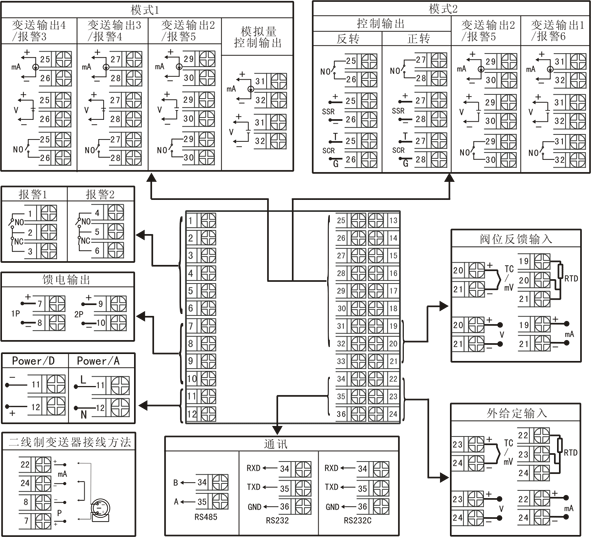

仪表接线图

仪表选型
 NHR-7500-□-□-□-□-□
   液晶手动操作器 ① ② ③ ④ ⑤
       NHR-7500R-□-□-□-□-□
   手动操作记录仪 ① ② ③ ④ ⑤

①规格尺寸		②控制输出
代码	宽*高*深	代码	输出类型（负载电阻RL）
A B C	160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式）	0 1 2 3 4 5 K7 K8 K9	4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 继电器正反转输出 可控硅正反转输出(适用于大功率负载) 固态继电器正反转输出
③报警输出（备注1）
代码	报警通道(继电器接点输出)
X 1 2 3 4 5	无输出 1限报警 2限报警 3限报警 4限报警 5限报警
		④供电电源
		代码	电压范围
		A D	AC/DC 100～240V(AC/50-60Hz) DC 20～29V
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
变送输出(备注1)		通讯输出
代码	输出通道	代码	通讯接口(通讯协议)
1 2 3	1路变送输出 2路变送输出 3路变送输出	D1 D2 D3	RS-485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口
馈电输出
代码	馈电输出（输出电压)
1P 2P	1路馈电输出 2路馈电输出 如“2P（12/24）”表示***路12V,第二路24V馈电输出。
适用于带记录的仪表
USB转存功能		扩展功能
代码	转存功能	代码	扩展功能
U	USB卡转存（配1GB U盘）	SD	SD卡扩展（容量8GB）

备注：
1、变送输出与报警输出可组合，变送输出+报警输出≤5；当控制输出选择K7、K8、K9时，变送输出+报警输出≤4
2、仪表型号举例：
例1：NHR-7500-A-0-2-A-1/2P(PT100输入，4～20mA变送输出)
含义：液晶手动操作器，160*80*110mm的规格尺寸，4～20mA控制输出，2限报警输出，AC100～240V供电，1路变送输出，2路馈电输出
例2：NHR-7500R-C-K8-2-A-1P/U(4～20mA输入)
含义：液晶手动操作记录仪，96*96*110mm的规格尺寸，可控硅正反转控制输出，2限报警输出，AC100～240V供电，1路馈电输出，USB转存功能
