无纸记录仪 NHR-6100R 温度无纸记录仪 香港虹润
产品描述
    NHR-6100R系列无纸记录仪(配套型)集显示、控制、记录、远传等多种功能于一身，可以采集、保存、分析各种工业过程中的重要数据，主要应用在治金、石油、化工、建材、造纸、食品、制药等各种工业现场。
3路***信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶等信号；0.2％级测量精度。
具有模拟量变送输出与继电器接点输出可选。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
支持RS232C打印功能，具有手动打印、定时打印功能。
带DC24V馈电输出，为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
仪表面板

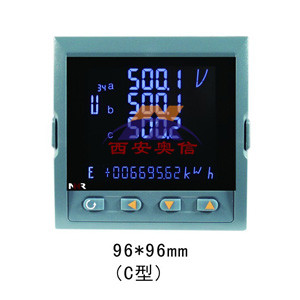

160*80mm(A型)	80*160mm(B型)	96*96mm(C型)

①显示面板 ②确认键 显示通道切换键 时标切换键 ③光标下移键 ④光标上移键 ⑤光标左移键 ⑥光标右移键

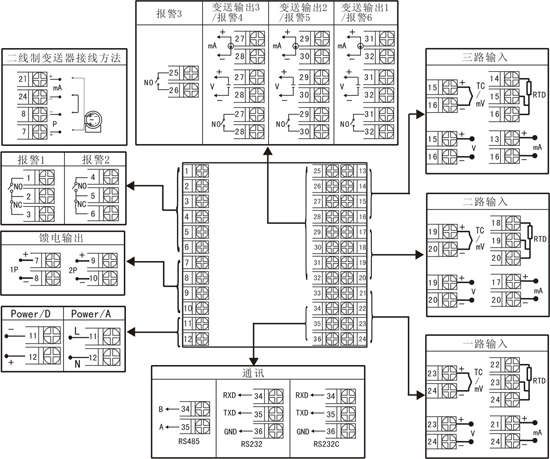

仪表接线图


仪表选型
     NHR-61□R-□-□-□-□
无纸记录仪 ①  ② ③ ④ ⑤

①输入通道		②规格尺寸
代码	输入通道	代码	宽*高*深
01 02 03	1路输入 2路输入 3路输入	A B C	160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式）
③报警输出（备注1）		④供电电源
代码	报警通道（继电器接点输出）	代码	电压范围
X 1 2 3 4 5 6	无输出 1限报警 2限报警 3限报警 4限报警 5限报警 6限报警	A D	AC/DC 100～240V(AC/50-60Hz) DC 20～29V
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
变送输出(备注1)		通讯输出
代码	输出通道	代码	通讯接口(通讯协议)
1 2 3	1路变送输出 2路变送输出 3路变送输出	D1 D2 D3	RS-485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口
馈电输出
代码	馈电输出（输出电压)
1P 2P	1路馈电输出 2路馈电输出 如“2P（12/24）”表示***路12V,第二路24V馈电输出。

备注：
1、变送输出与报警输出可组合，变送输出+报警输出≤6
2、仪表型号举例：
例1：NHR-6101R-A-2-A-1/D1(4～20mA输入，4～20mA输出)
含义：单路无纸记录仪，160*80*110mm的规格尺寸，2限报警输出，AC100～240V供电，1路变送输出，RS485通讯。
输入信号类型(订货时请在选型后备注信号类型)
