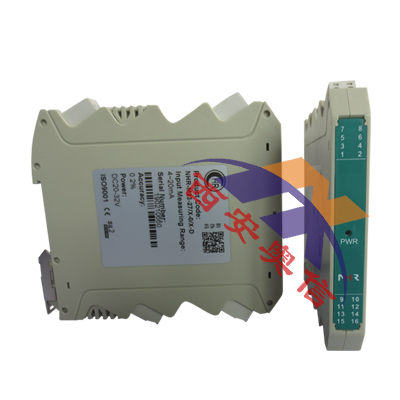

NHR-M22产品介绍
将现场的热电阻或热电偶信号经过隔离放大处理，转换为与温度成线性的直流信号输出至控制系统，用作热电偶温度变送时，具有冷端温度自动补偿功能。可用配套的上位机软件进行参数修改，可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。本产品品种分为一进一出、一进二出、二进二出，且输入、输出磁隔离。
常用型号
NHR-M22-14/X-0/0-D NHR-M22-02/X-0/0-D NHR-M22-11/11-0/X-D
NHR-M22-06/06-0/0-D NHR-M22-00/X-0/X-D NHR-M22-01/X-0/X-D

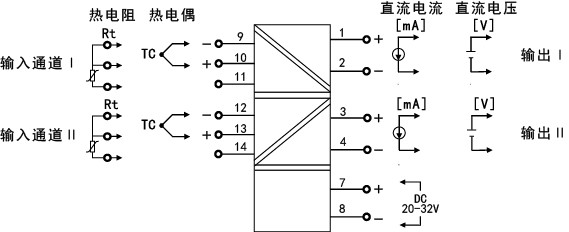

NHR-M22技术参数
| 输入信号 | 二三线制热电阻、热电偶(订货时确定或配置PCA手持式中文编程器自行编程) |
| 输出 | |
| 输出信号 | 4-20mA、0-10mA、0-20mA、1-5V、0-5V |
| 输出负载 | 4-20mA、0-10mA、0-20mA负载电阻RL≤400Ω；1-5V、0-5V负载电阻RL≥250KΩ |
| 电源 | |
| 电源 | DC20-32V |
| 功耗 | 一进一出功耗：≤1W；进二出、二进二出功耗：≤1.4W |
| 其它参数 | |
|
绝缘电阻 (输入/输出/电源之间) |
≥100MΩ（500VDC时） |
|
绝缘强度 (输入/输出/电源之间) |
1500Vrms (1 min，无火花) |
| 工作温度 | -10～50℃(无凝露、无结冰) |
| 相对湿度 | 25%～85%RH |
| 保存温度 | -10～60℃(无凝露、无结冰) |
| 温度漂移 | 0.0075%FS/℃ |
| 安装方式 | 35mmDIN导轨安装 |
| 安装尺寸 | 13*108*121.2mm(宽*高*深) |
| 传输精度 | 0.2%FS±1字 |
| 小分辨率 | 0.1℃ |
| 内部冷端补偿温度范围 | -10～50℃ |
| 冷端补偿精度 | ±1℃ |
| 响应时间 | 50ms达到终值的90% |
| 重量 | 约130克 |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
| 适用现场设备 | 二三线制热电阻、热电偶传感器 |
| M2 系列温度变送器 NHR-M22 | - | □ | / | □ | - | □ | / | □ | - | □ | ||||
| 位 | 规格 | 注释 |
| | | | | | | | ↓ □ |
/ |
| | | | | | | | ↓ □ |
| | | | | | | | | | | | |
| | | | | | | | | | | | |
| | | | | | || | | | | | |
||||||
| 7/8 | <输入类型> | |||||||||||||
| 输入 I/输入 II（从列表中选择代码） | ||||||||||||||
| 代码 | 类型 | |||||||||||||
| X | 无输入 | |||||||||||||
| 00 | 热电偶 B(400～1800℃) | |||||||||||||
| 01 | 热电偶 S(0～1600℃) | |||||||||||||
| 02 | 热电偶 K(0～1300℃) | |||||||||||||
| 03 | 热电偶 E(0～1000℃) | |||||||||||||
| 04 | 热电偶 T(-200.0～400.0℃) | |||||||||||||
| 05 | 热电偶 J(0～1200℃) | |||||||||||||
| 06 | 热电偶 R(0～1600℃) | |||||||||||||
| 07 | 热电偶 N(0～1300℃) |
| | | | | | | | | | | | | | | ↓ □ |
/ |
| | | | | | | | | | | | | | | ↓ □ |
| | | | | | | | | | | | | | | | | | | ↓ D |
|||||||||
| 08 | F2(700～2000℃) | |||||||||||||
| 09 | 热电偶 Wre3-25(0～2300℃) | |||||||||||||
| 10 | 热电偶 Wre5-26(0～2300℃) | |||||||||||||
| 11 | 热电阻 Cu50(-50.0～150.0℃) | |||||||||||||
| 12 | 热电阻 Cu53(-50.0～150.0℃) | |||||||||||||
| 13 | 热电阻 Cu100(-50.0～150.0℃) | |||||||||||||
| 14 | 热电阻 Pt100(-200.0～650.0℃) | |||||||||||||
| 15 | 热电阻 BA1(-200.0～600.0℃) | |||||||||||||
| 16 | 热电阻 BA2(-200.0～600.0℃) | |||||||||||||
| 9/10 | <输出类型> | |||||||||||||
| 输出 I/输出 II（从列表中选择代码） | ||||||||||||||
| 代码 | 类型 | |||||||||||||
| X | 无输出 | |||||||||||||
| 0 | 4-20mA | |||||||||||||
| 1 | 1-5V | |||||||||||||
| 2 | 0-10mA | |||||||||||||
| 3 | 0-5V | |||||||||||||
| 4 | 0-20mA | |||||||||||||
| 11 | <电源> | |||||||||||||
| DC20-32V | ||||||||||||||
