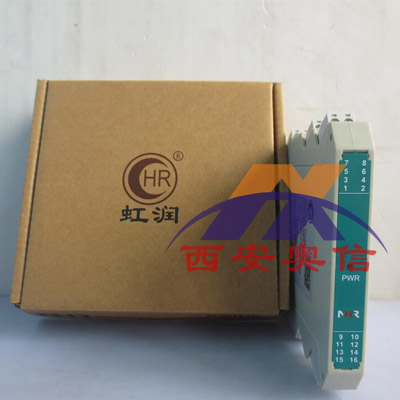

导轨式智能隔离器 NHR-X31 虹润电压 电流隔离器
产品描述
NHR-X31现场的直流电压或电流信号经过隔离传送，转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。可带显示单元，通过轻触按键设置每个通道的参数及每个通道之间的切换。
技术参数
| 输入信号 | 直流电压、电流信号(用户可根据需求任意设置输入类型) |
| 输入阻抗 | 电流阻抗≤50Ω，电压阻抗≥250KΩ |
| 量大输入电流/电压 | ≤30mA/≤10.5V |
| 输出 | |
| 输出信号 | 4-20mA、0-10mA、0-20mA、1-5V、0-5V |
| 输出负载 | 4-20mA、0-10mA、0-20mA 负载电阻RL≤500Ω；1-5V、0-5V负载电阻RL≥250KΩ |
| RS485通讯 | MODBUS-RTU协议，RS485传输距离≤1000米；信号传输率≤19.2kbps |
| 电源 | |
| 电源 | DC/AC20-260V (50/60Hz) |
| 功耗 | 一进一出功耗：≤1W；一进二出、二进二出功耗：≤1.4W |
| 其它参数 | |
|
绝缘电阻 (输入/输出/电源之间) |
≥100MΩ（500VDC时） |
|
绝缘强度 (输入/输出/电源之间) |
1500Vrms (1 min，无火花) |
| 工作温度 | -10～50℃(无凝露、无结冰) |
| 相对湿度 | 25%～85%RH |
| 保存温度 | -10～60℃(无凝露、无结冰) |
| 温度漂移 | 0.0075%FS/℃ |
| 安装方式 | 35mmDIN导轨安装 |
| 安装尺寸 | 17.5*111.4*121.2mm(宽*高*深) |
| 传输精度（20℃） | 0.1%FS |
| 响应时间 | 50ms达到终值的90% |
| 重量 | 约140克 |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
| 适用现场设备 | |
