NHR-A32-14热电阻输入隔离栅 NHR-A32热电偶隔离栅
产品描述

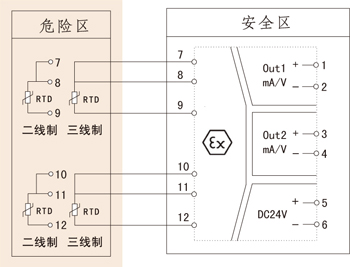

产品将危险区的二、三线制热电阻测量信号转换成对应的电压、电流、RS485信号或开关量信号隔离传输到安全区。该产品需独立供电，输入/输出/电源三隔离。本产品可用在二线制或三线制热电阻信号输出设备。
NHR-A32产品特点
单双输入，单双输出。
输入信号类型需指定。
输出信号为模拟量信号、RS-485信号或开关量信号。
常用型号
NHR-A32-14/14-0/0 NHR-A32-14/14-0/X NHR-A32-14/X-0/0
NHR-A32-14/14-X/0 NHR-A32-14/X-0/X NHR-A32-14/14-0/K1
技术参数
| 电源 | |
| 额定工作电压范围 | DC24V±10% |
| 功耗 |
RS485输出：≤0.7W 模拟量输出：≤1.4W(单路)，≤1.75W(双路) 开关量输出：≤1.4W |
| 危险侧 | |
| 输入信号类型 | 标准热电阻输入(订货时确定或配置PCA手持式中文编程器自行编程) |
| 安全侧 | |
| 输出信号类型 | 模拟量输出，RS485信号输出，开关量输出 |
| 输出负载特性 | 电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ |
| RS485信号输出 | 传输延时≤10μs，信号传输率≤9.6kbps |
| 开关量输出 |
继电器输出驱动能力：125VAC/0.6A，30VDC/2A 继电器响应时间：＜5ms 晶体管集电极输出：高电平VCC(≤30V)，低电平≤2.5V 晶体管发射极输出：高电平VCC-2.5V，低电平≤0.5V |
| 传输精度 | 0.2%FS±1字 |
| 小分辨率 | 0.1℃ |
| 绝缘强度 | |
| 本安端与非本安端 | 2500Vrms（1min，无火花 |
| 环境条件 | |
| 工作温度 | 0～50℃(无凝露、无结冰) |
| 相对湿度 | 25%～85%RH |
| 保存温度 | -10～60℃(无凝露、无结冰) |
| 标准 | |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC61326-1） |
| 7 | 8 | 9 | 10 | |||||||||
| 热电偶输入检测端隔离栅 NHR-A32 | - | □ | / | □ | - | □ | / | □ | ||||
| 位 | 规格 | 注释 |
| | | ↓ □ |
/ |
| | | ↓ □ |
| | | | | | | | | | | | | ↓ □ |
/ |
| | | | | | | | | | | | | ↓ □ |
||||
| 7/8 | <输入> | |||||||||||
| 输入I/输入II(从列表中选择代码) | ||||||||||||
| 代码 | 类型 | 量程范围(℃) | ||||||||||
| X | 无输入(***于第Ⅱ路) | |||||||||||
| 00 | B | 400～1800 | ||||||||||
| 01 | S | 0～1600 | ||||||||||
| 02 | K | 0～1300 | ||||||||||
| 03 | E | 0～1000 | ||||||||||
| 04 | T | -199.9～400.0 | ||||||||||
| 05 | J | 0～1200 | ||||||||||
| 06 | R | 0～1600 | ||||||||||
| 07 | N | 0～1300 | ||||||||||
| 09 | Wre3-25 | 0～2300 | ||||||||||
| 20 | 0-20mV | 全量程 | ||||||||||
| 22 | 0-100mV | 全量程 | ||||||||||
| 9/10 | <输出> | |||||||||||
| 输出I/输出II(从列表中选择代码) | ||||||||||||
| 代码 | 类型 | |||||||||||
| X | 无输出（***于第II路） | |||||||||||
| 0 | 4-20mA | 模拟量输出 | ||||||||||
| 1 | 1-5V | |||||||||||
| 2 | 0-10mA | |||||||||||
| 3 | 0-5V | |||||||||||
| 4 | 0-20mA | |||||||||||
| 5 | 0-10V（不可切换） | |||||||||||
| D1 | RS485输出（***于第I路） | 485输出 | ||||||||||
| K1 | 继电路接点 | 开关量输出 | ||||||||||
| K2 | 晶体管 | |||||||||||
