NHR-B31电流隔离栅 NHR-B31 虹润电压输入隔离栅
产品描述

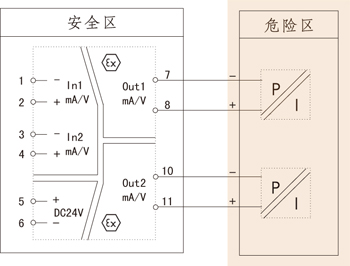

产品将安全区来自DCS或PLC等电气设备的信号经过安全栅（保护）隔离以后再输出线性的直流电压/电流信号，以此来驱动现场的执行机构，该产品需独立供电，输入/输出/电源三隔离。可用在现场的电磁阀、二线制阀门定位器、电气转换器等设备。
NHR-B31产品特点
单双输入，单双输出。
输出信号模式需指定。
输入信号可选
常用型号
NHR-B31-27/X-0/X NHR-B31-27/27-0/X NHR-B31-27/27-0/0
NHR-B31-27/27-X/X NHR-B31-29/29-0/0
技术参数
| 电源 | |
| 额定工作电压范围 | DC24V±10% |
| 功耗 | ≤2.0W |
| 危险侧 | |
| 输出信号类型 | 电压/电流信号输出(订货时确定或配置编程器自行编程) |
| 输出阻抗 | 电流≤250Ω，电压≥510KΩ |
| 安全侧 | |
| 输入信号类型 | 电压/电流输入(具体见选型) |
| 输入负载特性 | 电流输入时：RL≤500Ω，电压输入时：RL≥250KΩ |
| 传输精度 | 0.2%FS |
| 绝缘强度 | 2500Vrms（1min，无火花）（本安端与非本安端） |
| 环境条件 | |
| 工作温度 | 0～50℃（无凝露、无结冰） |
| 相对湿度 | 25%～85%RH |
| 保存温度 | -10～60℃（无凝露、无结冰） |
| 标准 | |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
| 7 | 8 | 9 | 10 | ||||||||
| 电压/电流输出操作端隔离栅NHR-B31 | - | □ | / | □ | - | □ | / | □ | |||
| 位 | 规格 | 注释 |
| | | ↓ □ |
/ |
| | | ↓ □ |
| | | | | | | | | | | | | ↓ □ |
/ |
| | | | | | | | | | | | | ↓ □ |
|||
| 7/8 | <输入> | ||||||||||
| 输入I/输入II(从列表中选择代码) | |||||||||||
| 代码 | 类型 | ||||||||||
| X | 无输入(***于第Ⅱ路) | ||||||||||
| 25 | 0-20mA | ||||||||||
| 26 | 0-10mA | ||||||||||
| 27 | 4-20mA | ||||||||||
| 28 | 0-5V | ||||||||||
| 29 | 1-5V | ||||||||||
| 30 | -5-5V | ||||||||||
| 32 | 0-10mA开方 | ||||||||||
| 33 | 4-20mA开方 | ||||||||||
| 34 | 0-5V开方 | ||||||||||
| 35 | 1-5V开方 | ||||||||||
| 9/10 | <输出> | ||||||||||
| 输出I/输出II(从列表中选择代码) | |||||||||||
| 代码 | 类型 | ||||||||||
| X | 无输出（***于第II路） | ||||||||||
| 0 | 4-20mA | ||||||||||
| 1 | 1-5V | ||||||||||
| 2 | 0-10mA | ||||||||||
| 3 | 0-5V | ||||||||||
| 4 | 0-20mA | ||||||||||
