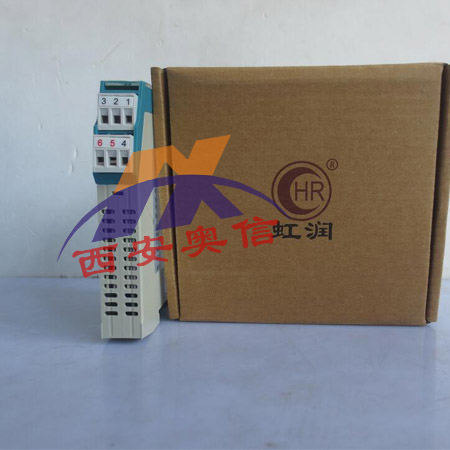

虹润安全栅NHR-A34-HZ 频率输入检测端隔离器NHR-A34
销售：数显仪表、无纸记录仪、过程校验仪、闪光报警器、继电器、隔离器、智能温度变送器、电工仪表与转速表
产品描述
产品可给现场危险区仪表提供12V或24V的隔离电源，危险区仪表产生的频率信号通过*栅隔离传输到*侧输出。输入具有较高的抗干扰性能。该产品需独立供电，输入/输出/电源三隔离。本产品可用在频率信号源等设备。
产品特点
单输入，单输出或双输出。
具有配电（12V或24V），需指定。
输出信号为模拟量信号、RS-485信号或开关量信号。
技术参数
|
电源 |
|
额定工作电压范围 |
DC 24V±10% |
|
功耗 |
模拟量输出：≤1.7W(单路)，≤2.1W(双路) |
|
危险侧 |
|
输入信号类型 |
频率信号（正弦波、方波、三角波） |
|
输入阻抗 |
≤2M |
|
幅值范围 |
0.2V～9V |
|
响应时间 |
≤1S |
|
测量范围 |
1～10000Hz |
|
分辨率 |
0.1Hz |
|
配电电压/大电流 |
24V/30mA、12V/60mA(馈电输出时接线端子在10负、11正) |
|
*侧 |
|
输出信号类型 |
模拟量输出(订货时确定或配置PCA手持式中文编程器自行编程) |
|
输出负载特性 |
电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ |
|
传输精度 |
0.2%FS |
|
绝缘强度 |
|
本安端与非本安端 |
2500Vrms (1 min，无火花) |
|
环境条件 |
|
工作温度 |
0～50℃(无凝露、无结冰) |
|
相对湿度 |
25%～85%RH |
|
保存温度 |
-10～60℃(无凝露、无结冰) |
|
标准 |
|
电磁兼容性 |
符合GB/T18268工业设备应用要求（IEC 61326-1） |
证书
|
证书号 |
CNEx11.0457 |
|
防爆标志 |
【Exia】IIC/IIB(*仪器仪表防爆*监督检验站认证) |
|
认证参数 |
|
|
|
|
|
IIC |
IIB |
|
端子 |
9/12-10 |
8-7 11-10 |
9/12-10 |
|
大允许电压 |
Um=250V |
Um=250V |
Um=250V |
|
电压 |
Uo=28V |
Uo=10V |
Uo=28V |
|
电流 |
Io=93mA |
Io=25mA |
Io=190mA |
|
功率 |
Po=0.65W |
Po=62.5mW |
Po=1.33W |
|
电容 |
Co=0.05μF |
Co=2μF |
Co=0.5μF |
|
电感 |
Lo=2.4mH |
Lo=30mH |
Lo=2.5mH |
