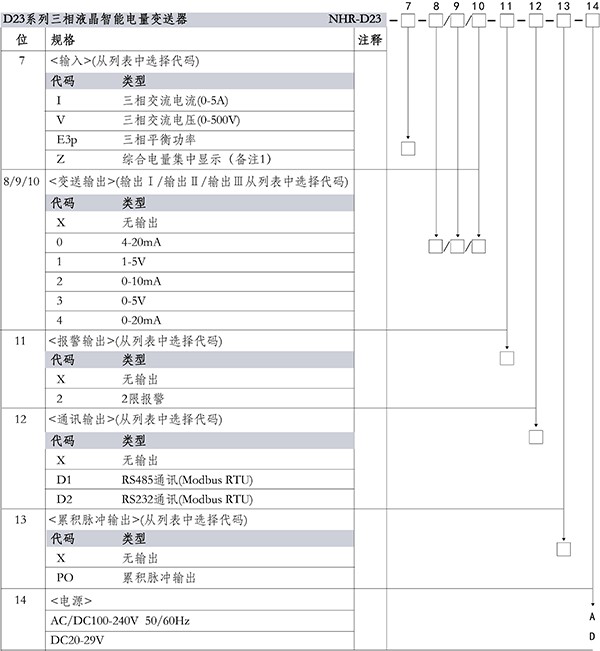

虹润NHR-D23-Z-4/4/4-2-D1-X-A 电量变送器虹润NHR-D23
产品介绍
NHR-D23是一款高性价比的智能电参数变送器，采用大规模集成电路，以低功耗的微处理器为核心，带黑底白字的段码液晶显示，配备按键操作更加方便。它应用数字采样技术对单相电气线路中的电压、电流、有功、无功、功率因素、频率、有功电能、无功电能及视在功率进行实时测量与显示，并通过RS485/RS232接口或模拟量变送输出接口对被测量电量数据进行远传，广泛应用于各种工业控制与测量系统及各种集散式/分布式电力监控系统中。
产品特点
黑底白字的段码液晶显示
三相交流电压、电流、功率因素、工频周波、有功功率、无功功率、三相平衡功率输入
模拟量、RS485、RS232信号、累积电能脉冲输出
带两路报警功能
模块化设计，体积小，功耗低
标准的35mmDIN导轨卡式安装
技术参数
| 输入 | |
| 输入信号 | 交流0～500V输入，500V以上由电压互感器转换为满量程为100V的电压输入 |
| 交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入 | |
| 输出 | |
| 输出信号 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 输出负载 | 电流型≤500Ω，电压型≥250KΩ |
| 报警输出 | 继电器，容量：AC220V/2A，DC24V/2A |
| 通讯 | MODBUS-RTU协议，RS485传输距离≤1000米，RS232传输距离≤10米；信号传输率≤9.6kbps |
| 电源 | |
| 电源 | DC24V(±10%)，AC100-265V 50/60Hz |
| 功耗 | ≤5W |
| 其它参数 | |
|
绝缘阻抗 (输入/输出/电源之间) |
≥100MΩ（500VDCJ时） |
|
耐压强度 (输入/输出/电源之间) |
1500Vrms（1 min，无火花） |
| 工作温度 | 0～50℃（无凝露、无结冰） |
| 相对湿度 | 25～85%RH |
| 保存温度 | -10～60℃（无凝露、无结冰） |
| 安装方式 | 35mmDIN导轨安装 |
| 安装尺寸 | 127*132*57mm(宽*高*深) |
| 测量精度 | 0.3%FS |
| 响应时间 | ≤1S |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
