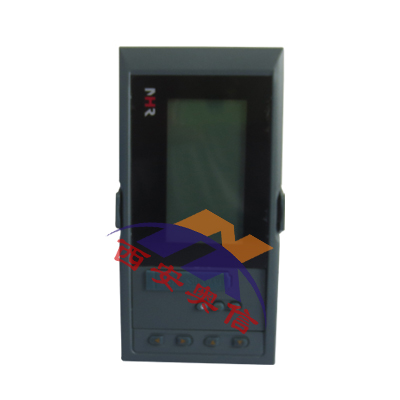

多回路测量仪表NHR-7720-A-2-A/D1 虹润巡检仪NHR-7700
销售：数显仪表、无纸记录仪、过程校验仪、闪光报警器、继电器、隔离器、智能温度变送器、电工仪表与转速表
NHR-7720-A-2-A/D1 NHR-7710-A-X-A NHR-7720A-1-A-D1
产品介绍
NHR-7700系列液晶多回路测量显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于需要进行多测量点巡回检测的系统。仪表全面采用了表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强，可靠性高。
仪表可选择8路或16路*信号输入，各输入通道信号互不干扰，报警方式可选择“统一报警输出”、“16限分别报警输出”，变送输出方式可以选择“统一变送输出”、“8路分别变送输出”、并带有RS485/232通讯等输出功能，是一款功能齐全的汉显仪表。
技术参数
| 测量输入 | |
| 输入信号 |
电流：0～20mA、0～10mA、4～20mA、0～10mA开方、4～20mA开方 输入阻抗：≤100Ω 输入电流大限制：≤30mA |
|
电压：0～5V、1～5V、0～10V（特殊定制）、0～5V开方、1～5V开方、0～20 mV、0～100mV 输入阻抗：≥500KΩ |
|
| 热电阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2 | |
| 线性电阻：0～400Ω | |
| 热电偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26 | |
| 输出 | |
| 输出信号 |
模拟输出：4～20mA（负载电阻≤480Ω）、0～20mA（负载电阻≤480Ω） 0～10mA（负载电阻≤960Ω）、1～5V（负载电阻≥250KΩ） 0～5V(负载电阻≥250KΩ)、0～10V（负载电阻≥4KΩ）（特殊定制） |
| 报警输出：继电器控制输出—AC220V/2A、DC24V/2A（阻性负载） | |
| 馈电输出：DC24V±1，负载电流≤50mA | |
| 通讯输出：RS485/RS232通讯接口，波特率1200～9600bps可设置，采用标MODBUS RTU通讯协议，RS-485通讯距离可达1公里；RS-232通讯距离可达：15米。 | |
| 综合参数 | |
| 测量精度 | 0.2%FS±1d |
| 设定方式 | 面板轻触式按键设定；参数设定值密码锁定；设定值断电*保存。 |
| 显示方式 | 背光式3.5英寸128*64高分辨率点阵式白屏黑字液晶屏显示内容可由汉字，数字，过程曲线，棒图等组成，通过面板按键可完成画面翻页，历史数据前后搜索，曲线时标变更等 |
| 刷新周期 | 2秒/16路 |
| 打印控制 | 打印接口为RS-232C，可直接配接SP-A40SH系列串行打印机 |
| 使用环境 | 环境温度：0～50℃；相对湿度：≤85%RH； 避免强腐蚀气体。 |
| 工作电源 | AC 100～240V（开关电源），50-60Hz； DC 20～29V（开关电源）。 |
| 功耗 | ≤5W |
| 结构 | 标准卡入式 |
| ①输入通道 | ③报警输出 | ||
| 代码 | 输入通道 | 代码 | 报警通道(继电器接点输出) |
|
10 20 |
8路输入 16路输入 |
X 1 2 |
无输出 统一报警 分别报警 |
| ②规格尺寸 | |||
| 代码 | 宽*高*深 | ||
|
A B C |
160*80*136mm（横式） 80*160*136mm（竖式） 96*96*136mm（方式） |
||
| ④供电电源 | |||
| 代码 | 电压范围 | ||
|
A D |
AC/DC 100～240V(AC/50-60Hz) DC 12～36V |
||
| ⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略) | |||
| 变送输出(备注1) | 通讯输出 | ||
| 代码 | 输出通道 | 代码 | 通讯接口(通讯协议) |
|
1 2 |
统一变送输出 分别变送输出 |
D1 D2 D3 |
RS485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口 |
| 馈电输出 | |||
| 代码 | 馈电输出（输出电压) | ||
|
1P 2P |
1路馈电输出 2路馈电输出 如“2P（12/24）”表示#路12V，第二路24V馈电输出。 |
||
