开关量隔离器NHR-M35-36/36-K1/K1-D 虹润信号隔离器

时间:2024-12-06来源:未知作者:www.xanhr.com

开关量隔离器NHR-M35-36/36-K1/K1-D 虹润信号隔离器

出品单位：西安奥信自动化仪表有限公司

联系电话：029-86691808 86691828

传真：029-86691808

在线客服：

开关量隔离器NHR-M35-36/36-K1/K1-D 虹润信号隔离器

产品介绍

NHR-M35将接收来的开关量输入信号转换成隔离的开关量信号输出，为外部系统提供所需的开关量控制或报警信号。它具有输入状态检测指示，可进行正反向控制。可以与单元组合仪表及DCS、PLC等系统配套使用。

技术参数

输入信号	触点开关、接近开关(频率≤5KHZ)
配电电压	≈8V(开路时)
短路电流	≈8mA
输出
输出信号	继电器或晶体管输出
继电器输出	容量：DC30V/2A，AC125V/0.6A
继电器响应时间	≤5ms
晶体管输出电压	集电极输出时：高电平VCC（≤30V），低电平≤2.5V 发射极输出时：高电平VCC-2.5V，低电平≤0.5V
输入和输出特性（设置为同相控制时）
现场开关闭合或输入回路电流＞2.1mA，输出继电器或晶体管导通，通道绿色指示灯亮。
现场开关开路或输入回路电流＜1.2mA，输出继电器或晶体管不导通，通道红色指示灯亮。
输入和输出反相控制设置
由面板拨码开关J5设置(详见随机说明书)
电源
电源	DC24V(±10%)，AC100-265V，50/60Hz
功耗	DC24V，单路输出功耗：≤0.8W，双路输出功耗：≤1.2W AC100-265V，单路输出功耗：≤1.0W，双路输出功耗：≤1.4W

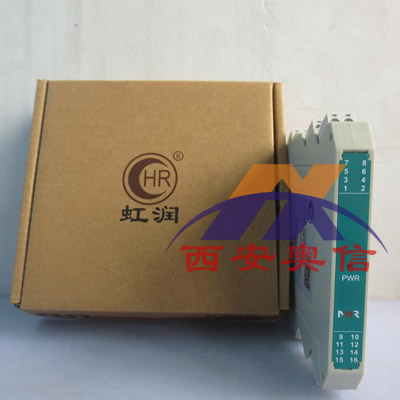

实物图1

产品特点

触点开关，接近开关输入。

继电器，晶体管输出。

输入-电源、输出-电源磁隔离

输入-输出光电隔离。

模块化设计，体积小，功耗低。

插拔式端子，便于安装、维护。
