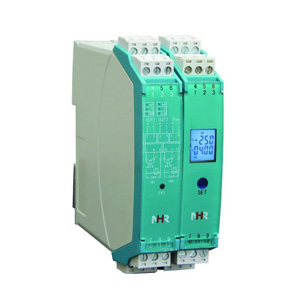

NHR-M32温度变送模块 NHR-M32-X-02/X-0/1-A 虹润变送器
产品描述
     NHR-M32将现场的热电阻或热电偶信号经过隔离放大处理，转换为与温度成线性的直流信号输出至控制系统，用作热电偶温度变送时，具有冷端温度自动补偿功能。
可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统 的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。
技术参数

输入
输入信号	热电阻、热电偶、毫伏信号(订货时确定或配置编程器自行编程)
输出
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载	电流型RL≤500Ω，电压型RL≥250KΩ (需要更高负载能力时，请在订货时说明)
报警输出	继电器，容量：DC30V/2A，AC125V/0.6A
通讯	MODBUS-RTU协议，RS-485传输距离≤1000米。
电源
电源	DC24V(±10%)，AC100-265V(50/60Hz)
功耗	DC24V，单路输出功耗：≤1.7W，双路输出功耗：≤2.2W AC100-265V，单路输出功耗：≤2.5W，双路输出功耗：≤3W
其它参数
绝缘强度 (输入/输出/电源之间)	2500Vrms (1 min，无火花)
工作温度	0～50℃
相对湿度	≤85%RH
温度漂移	＜50ppm/℃
安装方式	35mmDIN导轨安装
安装尺寸	18.5*109*116.5mm (宽*高*深)
测量精度	0.2%FS±1字
响应时间	单路≤0.5S，双路≤1S
重量	约140克

接线图

结构外形图



产品特点
单通道、双通道。
热电阻、热电偶、毫伏输入。
模拟量、RS-485、继电器接点信号输出。
输入/输出/电源三隔离。
传输精度±0.2%。
模块化设计，体积小，功耗低。
全智能，数字化，可编程。
各端子可带电插拔，便于安装、维护。
标准的35mmDIN导轨卡式安装。
