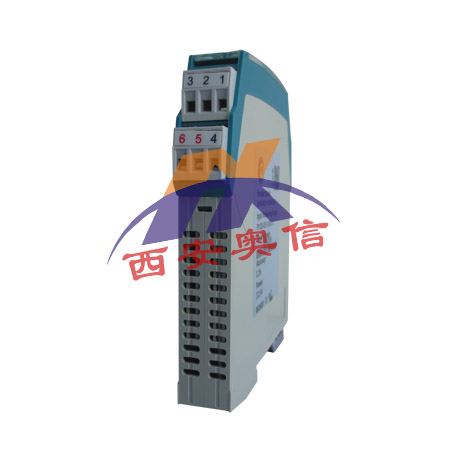

新虹润NHR-M35 智能开关量隔离器 福建虹润
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

新虹润NHR-M35 智能开关量隔离器 福建虹润
产品介绍
   NHR-M35将接收来的开关量输入信号转换成隔离的开关量信号输出，为外部系统提供所需的开关量控制或报警信号。它具有输入状态检测指示，可进行正反向控制。可以与单元组合仪表及DCS、PLC等系统配套使用。
技术参数

输入信号	触点开关、接近开关(频率≤5KHZ)
配电电压	≈8V(开路时)
短路电流	≈8mA
输出
输出信号	继电器或晶体管输出
继电器输出	容量：DC30V/2A，AC125V/0.6A
继电器响应时间	≤5ms
晶体管输出电压	集电极输出时：高电平VCC（≤30V），低电平≤2.5V 发射极输出时：高电平VCC-2.5V，低电平≤0.5V
输入和输出特性（设置为同相控制时）
现场开关闭合或输入回路电流＞2.1mA，输出继电器或晶体管导通，通道绿色指示灯亮。
现场开关开路或输入回路电流＜1.2mA，输出继电器或晶体管不导通，通道红色指示灯亮。
输入和输出反相控制设置
由面板拨码开关J5设置(详见随机说明书)
电源
电源	DC24V(±10%)，AC100-265V，50/60Hz
功耗	DC24V，单路输出功耗：≤0.8W，双路输出功耗：≤1.2W AC100-265V， 单路输出功耗：≤1.0W，双路输出功耗：≤1.4W
其它参数
绝缘电阻 (输入/输出/电源之间)	≥100MΩ(500VDC时)
绝缘强度 (输入/输出/电源之间)	1500Vrms (1 min，无火花)
工作温度	0～50℃（无凝露、无结冰）
相对湿度	25%～85%RH
保存温度	-10～60℃（无凝露、无结冰）
安装方式	35mmDIN导轨安装
安装尺寸	18.5*109*116.5mm(宽*高*深)
重量	约140克
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）
适用现场设备	触点开关、接近开关

产品特点
单通道、双通道。
触点开关，接近开关输入。
继电器，晶体管输出。
输入-电源、输出-电源磁隔离
输入-输出光电隔离。
模块化设计，体积小，功耗低。
插拔式端子，便于安装、维护。
标准的35mmDIN导轨卡式安装。
接线图
