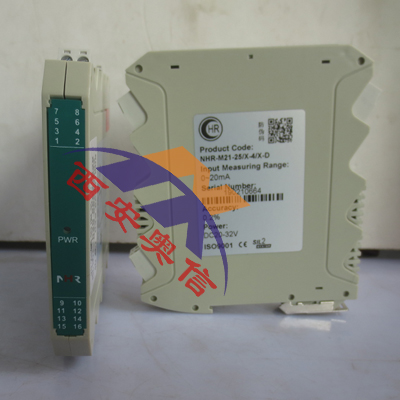

温度变送器NHR-M32-X-22/X-0/X-D  虹润NHR-M32温度模块

产品描述
   NHR-M32将现场的热电阻或热电偶信号经过隔离放大处理，转换为与温度成线性的直流信号输出至控制系统，用作热电偶温度变送时，具有冷端温度自动补偿功能。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统 的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。
产品特点
单通道、双通道。
热电阻、热电偶、毫伏输入。
模拟量、RS-485、继电器接点信号输出。
输入/输出/电源三隔离。
传输精度±0.2%。
模块化设计，体积小，功耗低。
全智能，数字化，可编程。
各端子可带电插拔，便于安装、维护。
标准的35mmDIN导轨卡式安装。
技术参数

输入
输入信号	热电阻、热电偶、毫伏信号(订货时确定或配置PCA手持式中文编程器自行编程)
输出
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V,0-10V
输出负载	4-20mA，0-10mA，0-20mA负载电阻RL≤500Ω， 1-5V，0-5V负载电阻RL≥250KΩ，0-10V负载电阻RL≥500KΩ (需要更高负载能力时，请在订货时说明)
报警输出	继电器，容量：DC30V/2A，AC125V/0.6A
通讯	MODBUS-RTU协议，RS-485传输距离≤1000米。
电源
电源	DC24V(±10%)，AC100-265V(50/60Hz)
功耗	DC24V，单路输出功耗：≤1.7W，双路输出功耗：≤2.2W AC100-265V，单路输出功耗：≤2.5W，双路输出功耗：≤3W
其它参数
绝缘电阻 (输入/输出/电源之间)	≥100MΩ（500VDC时）
绝缘强度 (输入/输出/电源之间)	1500Vrms (1 min，无火花)
工作温度	0～50℃(无凝露、无结冰)
相对湿度	25%～85%RH
保存温度	-10～60℃(无凝露、无结冰)
温度漂移	0.0075%FS/℃
安装方式	35mmDIN导轨安装
安装尺寸	18.5*109*116.5mm (宽*高*深)
传输精度	0.2%FS±1字
***小分辨率	0.1℃
响应时间	单路≤0.5S，双路≤1S
重量	约140克
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）
适用现场设备	二三线制热电阻、热电偶、毫伏信号传感器

接线图

技术选型

7

8

9

10

11

12

M3 系列智能温度变送       NHR-M32

-

□

-

□

/

□

-

□

/

□

-

□

位

规格

注释

| | ↓ X Y

| | | | | | | ↓ □

/

| | | | | | | ↓ □

| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ □

/

| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ □

| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ A D

7

<显示方式>

无显示

液晶显示

8/9

<输入>

通道I/通道II (从列表中选择代码)

代码

类型

00

热电偶B（400～1800℃）

01

热电偶S（0～1600℃）

02

热电偶K（0～1300℃）

03

热电偶E（0～1000℃）

04

热电偶T（-199.9～400.0℃）

05

热电偶J（0～1200℃）

06

热电偶R（0～1600℃）

07

热电偶N（0～1300℃）

08

F2（700～2000℃）不可切换

09

热电偶Wre3-25（0～2300℃）

10

热电偶Wre5-26（0～2300℃）不可切换

11

热电阻Cu50（-50.0～150.0℃）

12

热电阻Cu53（-50.0～150.0℃）不可切换

13

热电阻Cu100（-50.0～150.0℃）

14

热电阻Pt100（-199.9～650.0℃）

15

热电阻BA1（-199.9～600.0℃）

16

热电阻BA2（-199.9～600.0℃）

17

0～400Ω线性电阻 全量程

19

30-350Ω远传电阻 全量程

20

0-20mV 全量程

22

0-100mV 全量程

X

通道II无输入时选择

10/11

<输出>

输出I/输出II (从列表中选择代码)

代码

类型

代码

类型

X

无输出

4

0-20mA

0

4-20mA

5

0-10V

1

1-5V

K1

继电器接点(***于输出II）

2

0-10mA

D1

RS485通迅(***于输出I)

3

0-5V

(Modbus RTU)

12

<电源>

AC100-265V，50/60Hz

DC24V （±10%）
