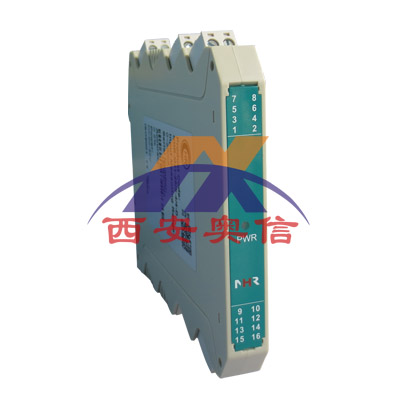

NHR-M38虹润智能高速隔离器 NHR虹润仪表
产品描述
     NHR-M38 将工业现场的直流电压、电流或远传电阻信号转换成所需信号，经隔离传输到控制室，有效提高工业生产过程自动控制系统的抗干扰能力。
技术参数

输入
输入信号	直流电压、电流、远传电阻
输入阻抗	电流阻抗≤100Ω，电压阻抗≥250KΩ
输出
输出信号	模拟量输出
输出负载	电流型RL≤550Ω，电压型RL≥6KΩ(需要更高负载能力时，请要订货时说明）
电源
供电电压	AC100～265V(50/60HZ) ；DC20～29V
功耗	≤2W
其它参数
隔离强度	2500V，a.c；1min（输入/输出/电源之间）
工作温度	-10～50℃
相对湿度	10%-90%RH
温度漂移	50ppm/℃
安装尺寸	18.5*109*116.5mm (宽*高*深)
安装方式	35mmDIN导轨安装
转换精度	0.1%FS±1字
响应时间	≤10ms
重量	约140克

产品特点
直流电压、电流、远传电阻输入
模拟量输出
输入/输出/电源三隔离
传输精度±0.1%
输出快速响应输入，响应时间≤10ms
模块化设计，体积小，功耗低
各端子可带电插拔，便于安装、维护
标准的35mmDIN导轨卡式安装
仪表选型

					7		8		9
智能高速隔离器 NHR-M38				-	□	-	□	-	□
位	规格		注释		| | | | | ↓ □		| | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ □		| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ A D
7	<输入>(从列表中选择代码)
	代码	类型
	20	0-20mV
	22	0-100mV
	25	0-20mA
	26	0-10mA
	27	4-20mA
	28	0-5V
	31	0-10V
	36	-10-10V
	37	-75-75mV
	38	-100-100V
	39	-200-200V
	40	0-100V
	41	0-200V
	42	0-1KΩ远传电阻
8	<输出类型>（从列表中选择代码）
	代码	类型
	0	4-20mA
	1	1-5V
	2	0-10mA
	3	0-5V
	4	0-20mA
	5	0-10V
	6	-10-10V
9	＜电源＞
	AC100-265V 50/60Hz
	DC24V (±10%)
