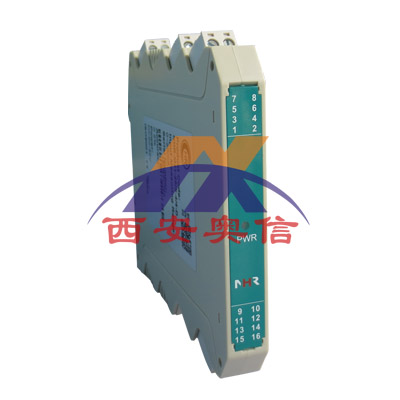

NHR-M36虹润智能数学运算器 数学运算器
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

NHR-M36虹润智能数学运算器 数学运算器

技术参数

输入
输入信号	直流电压、电流，热电阻，热电偶，毫伏(订货时确定或配置PCA手持式中文编程器自行编程)
输入阻抗	电流阻抗≤100Ω，电压阻抗≥250KΩ
*大输入电流/电压	≤30mA/≤10.5V
输出
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V、0-10V
输出负载	4-20mA、0-10mA、0-20mA负载电阻RL≤500Ω； 1-5V、0-5V负载电阻RL≥250KΩ；0-10V负载电阻RL≥500KΩ (需要更高负载能力时，请在订货时说明)
报警输出	继电器，容量：DC30V/2A，AC125V/0.6A
RS485通讯	MODBUS-RTU协议，RS485传输距离≤1000米，信号传输率≤9.6kbps。
电源
工作电压	DC24V(±10%)，AC100-265V 50/60Hz
功耗	DC24V，单路输出功耗：≤1.7W，双路输出功耗：≤2.2W， AC100-265V，单路输出功耗：≤2.5W，双路输出功耗：≤3W
其它参数
绝缘电阻 (输入/输出/电源之间)	≥100MΩ（500VDC时）
绝缘强度 (输入/输出/电源之间)	1500Vrms (1 min，无火花)
工作温度	0～50℃（无凝露、无结冰）
相对湿度	25%～85%RH
保存温度	-10～60℃（无凝露、无结冰）
温度漂移	0.0075%FS/℃
安装方式	35mmDIN导轨安装
安装尺寸	18.5*109*116.5mm(宽*高*深)
测量精度	0.2%FS
响应时间	≤1S
重量	约140克
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）
适用现场设备	直流电压/电流源、二三线制热电阻、热电偶、毫伏信号传感器

产品系列号
NHR-M31系列智能隔离器
NHR-M32系列智能温度变送器
NHR-M33系列智能配电器
NHR-M34系列智能频率转换器
NHR-M35系列开关量转换器
NHR-M36系列智能数学运算器
NHR-M37系列隔离通讯转换器
NHR-M38系列智能高速隔离器
NHR-M39系列智能高压隔离器
产品描述
     NHR-M36将输入信号进行数学运算(加减，乘除)后，转换为隔离的模拟量信号输出，经过隔离传送，转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出 值、单位及通道号。

产品特点
双通道。
直流电压、电流、热电阻、热电偶、毫伏输入。
模拟量、RS485、继电器接点信号输出。
输入-电源、输出-电源磁隔离；输入-输出光电隔离。
传输精度（20℃）：0.2%FS。
模块化设计，体积小，功耗低。
全智能，数字化，可通过PCA手持式中文编程器对36种输入类型、输入输出量程等参数的设置及查看。
插拔式端子，便于安装、维护。
标准的35mmDIN导轨卡式安装。
