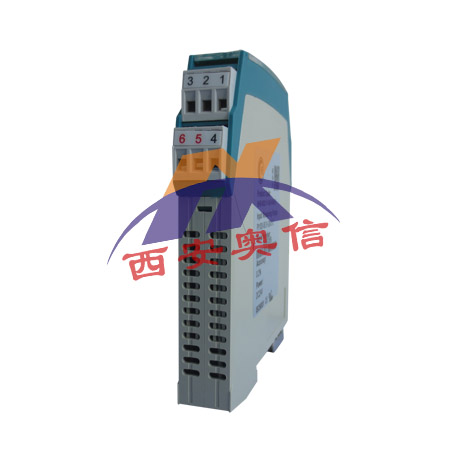

NHR-M34频率转换器器 虹润频率隔离变送器
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

NHR-M34频率转换器器 虹润频率隔离变送器

技术参数

输入
输入信号	正弦波、三角波、方波，幅值大于200mV
输入阻抗	≥200KΩ
输入频率范围	1～10000HZ
输入分辨率	0.1HZ
输出
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V，0-10V (订货时确定或配置PCA手持式中文编程器自行编程)
输出负载	4-20mA，0-10mA，0-20mA负载电阻RL≤500Ω， 1-5V，0-5V负载电阻RL≥250KΩ ；0-10V负载电阻RL≥500KΩ （需要更高负载能力时，请在订货时说明）
报警输出	继电器，容量：DC30V/2A，AC125V/0.6A
配电电压/*大电流	24V/30mA ；12V/30mA（馈电输出时接线端子在10负、11正）
RS485通讯	MODBUS-RTU协议，RS485传输距离≤1000米；信号传输率≤9.6kbps。
电源
电源	DC24V(±10%)，AC100-265V(50-60Hz)
功耗	DC24V，单路输出功耗：≤1.7W，双路输出功耗：≤2.2W AC100-265V，单路输出功耗：≤2.5W，双路输出功耗：≤3W

产品常用系列
NHR-M31系列智能隔离器
NHR-M32系列智能温度变送器
NHR-M33系列智能配电器
NHR-M34系列智能频率转换器
NHR-M35系列开关量转换器
NHR-M36系列智能数学运算器
NHR-M37系列隔离通讯转换器
NHR-M38系列智能高速隔离器
NHR-M39系列智能高压隔离器

产品描述
   NHR-M34将频率信号经隔离整形放大后，变送隔离输出所需的信号，也可向现场的一次仪表提供电 源回路。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统 的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。
产品特点
单通道(一进一出，一进两出)。
正弦波、三角波、方波等信号输入。
模拟量、RS485、继电器接点信号输出。
幅值大于200mV。
可选择配电输出。
输入-电源、输出-电源磁隔离；输入-输出光电隔离。
传输精度（20℃）：0.2%FS。
模块化设计，体积小，功耗低。
全智能，数字化，可通过PCA手持式中文编程器对分频系数、显示增益、输出量程等参数的设置及查看。
插拔式端子，便于安装、维护。
标准的35mmDIN导轨卡式安装
接线图
