4路无纸记录仪NHR-7104R-A-4-A 虹润液晶仪表
时间:2025-03-04来源:未知 作者:www.xanhr.com
![[field:alttext /]](/uploads/20250304/d3a755d601d84ce81482b996bcd69014.jpg) |
4路无纸记录仪NHR-7104R-A-4-A 虹润液晶仪表 | ||||
| 出品单位：西安奥信自动化仪表有限公司 | |||||
| 联系电话：029-86691808 86691828 | |||||
| 传 真：029-86691808 | |||||
在线客服：
|

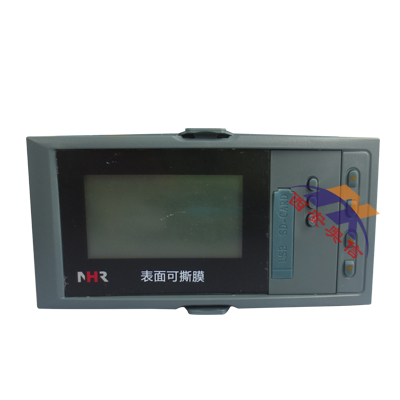

4路无纸记录仪NHR-7104R-A-4-A 虹润液晶仪表
产品介绍
NHR-7100/7100R系列液晶汉显控制仪/无纸记录仪在设计上吸纳了当今电脑结构思路：硬件上采用内带快闪存储器的新型微处理器，扩充了数据存储区，显示器采用3.5英寸128*64高分辩率点阵式白屏黑字液晶屏，软件上引入中文WINDOWS的框架思路，并采用了数据压缩技术。带USB数据转存功能，存储时间长可达720天。仪表全面采用了表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强，可靠性高。仪表可同时输入4路*信号，输入通道相互隔离，并具有报警控制、模拟变送、RS485/232通讯等输出功能，是一款功能齐全的汉显仪表。
技术选型
NHR-71 ----液晶汉显控制仪
① ② ③ ④ ⑤
NHR-71 R----无纸记录仪
① ② ③ ④ ⑤
| ①输入通道 | ②规格尺寸 | ||
| 代码 | 输入通道 | 代码 | 宽*高*深 |
| 01 02 03 04 | 1路输入 2路输入 3路输入 4路输入 | A B C | 160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式） |
| ③报警输出（备注1） | ④供电电源 | ||
| 代码 | 报警通道（继电器接点输出） | 代码 | 电压范围 |
| X 1 2 3 4 5 6 | 无输出 1限报警 2限报警 3限报警 4限报警 5限报警 6限报警 | A D | AC/DC 100～240V(AC/50-60Hz) DC 12～36V |
| ⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略) | |||
| 变送输出(备注1) | 通讯输出 | ||
| 代码 | 输出通道 | 代码 | 通讯接口(通讯协议) |
| 1 2 3 4 | 1路变送输出 2路变送输出 3路变送输出 4路变送输出 | D1 D2 D3 | RS485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口 |
| 馈电输出 | |||
| 代码 | 馈电输出（输出电压) | ||
| 1P 2P | 1路馈电输出 2路馈电输出 如“2P（12/24）”表示#路12V，第二路24V馈电输出。 | ||
| 适用于带记录的仪表 | |||
| USB转存功能 | 扩展功能 | ||
| 代码 | 转存功能 | 代码 | 扩展功能 |
| U | USB卡转存（U盘） | SD | SD卡扩展(Micro SD卡) |
