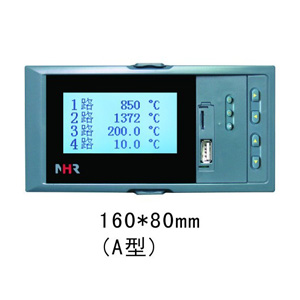

NHR-7710-A-X-A液晶多路巡检仪 NHR-7700虹润
产品描述
   NHR-7700系列液晶多回路测量显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于需要进行多测量点巡回检测的系统。
产品特点
1.可选择8路或16路***信号输入，各输入通道信号互不干扰
2.报警方式可选择“统一报警输出”、“16路分别报警输出”
3.变送输出方式可以选择“统一变送输出”、“8路分别变送输出”
4.仪表通信数据刷新周期2秒/16路
5.可同屏选择大、小字体信号显示和报警状态显示
6.支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议
7.仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印功能
8.带DC24V馈电输出，为现场变送器配电
9.输入、输出、电源、通讯相互之间采用光电隔离技术
接线图
A、B、C型统一报警接线图

备注：
1、①：因为仪表的分别变送输出口与分别报警口是共用的，所以可按以下方式选择：
a、统一变送输出+统一报警输出
b、分别变送输出+统一报警输出
c、分别报警输出
②：NHR-7720 十六路输入仪表不带分别变送和分别报警功能。
③：仪表供电电源为D（DC20～29V）时，不带分别变送和分别报警功能。
④：NHR-7720-C 十六路输入规格尺寸为96*96mm的仪表无变送输出，报警输出只能选择统一报警。
2、分别报警输出***多16路，分别变送输出***多8路
3、选型时请根据接线图来选择功能，有的功能在同组端子上只能选择其中一种功能。
4、仪表型号举例：
例1：NHR-7710-A-1-A-1/D1(统一报警输出和统一变送输出)
例2：NHR-7720-B-1-D(统一报警输出)
例3：NHR-7710-A-2-A-1P(16限报警输出)
例4：NHR-7710-C-1-A-2/D1(8路变送输出)
