虹润仪表NHR-7400 四路PID调节器 NHR-7400R记录仪

产品描述
   NHR-7400/7400R系列液晶四路PID调节器/调节记录仪可根据生产控制要求切换选 择定点控制与调节、程序段控制与调节两种方式。采用人工智能PID控制算法，四路独立PID调节，具有无超调、无欠调等特点，适用于需要进行高精度测量的 控制系统，可对温度、压力、液位、速度等测量信号进行控制。
产品特点
1.4路***信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶等信号；0.2级测量精度。
2.可选择定点控制或多段曲线控制。
3.具有电压、电流、SSR驱动、单/三相可控硅过零触发、继电器接点等控制输出方式可选。
4.带PID参数自整定功能，控制输出手动/自动无扰动切换功能，控制准确且无超调。
5.支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
6.支持RS232C打印功能，具有手动打印、定时打印功能
7.带DC24V馈电输出，为现场变送器配电。
8.带USB数据转存功能和SD卡扩展功能。
9.输入、输出、电源、通讯相互之间采用光电隔离技术。
接线图


仪表选型
NHR-74 □-□-□-□-□-□液晶四路PID调节器
① ② ③ ④ ⑤ ⑥
NHR-74 □R-□-□-□-□-□液晶四路PID调节记录仪
① ② ③ ④ ⑤ ⑥

①控制方式		②规格尺寸
代码	控制方式	代码	宽*高*深

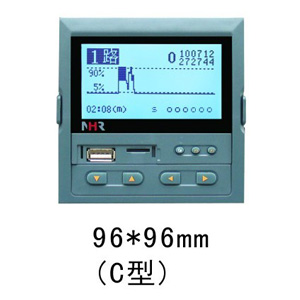

10 40	模糊PID控制 程序段控制	A B C	160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式）
③控制输出（备注1）		④报警输出
代码	输出类型（负载电阻RL）	代码	报警通道(继电器接点输出)
0 1 2 3 4 5 K1 K3 K4	4-20mA(RL≤480Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤960Ω) 0-5V(RL≥250KΩ) 0-20mA(RL≤480Ω) 0-10V(RL≥4KΩ) 继电器接点输出 可控硅过零触发脉冲输出 固态继电器驱动电压输出	X 1 2	无输出 1限报警 2限报警
		⑤供电电源
		代码	电压范围
		A D	AC/DC 100～240V(AC/50-60Hz) DC 12～36V
⑥附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
通讯输出		馈电输出
代码	通讯接口(通讯协议)	代码	馈电输出（输出电压)
D1 D2 D3	RS485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口	1P 2P	1路馈电输出 2路馈电输出 如“2P（12/24）”表示***路12V，第二路24V馈电输出。
适用于带记录的仪表
USB转存功能		扩展功能
代码	转存功能	代码	扩展功能
U	USB卡转存（U盘）	SD	SD卡扩展（Micro SD卡）

备注：
1、当各通道控制输出方式不一致时请在选型后备注说明。
2、仪表型号举例：
例1：NHR-7410-A-0-2-A-D1/1P(四路PT100输入，四路4～20mA控制输出)
含义：四路模糊PID控制，160*80*110mm的规格尺寸，4～20mA控制输出，2限报警输出，AC100～240V供电，RS485通讯，1路馈电输出
例2：NHR-7440R-B-3-2-A-2P/SD(四路4～20mA输入，四路0～5V控制输出)
含义：四路程序段控制，带记录功能，80*160*110mm的规格尺寸，0～5V控制输出，2限报警输出，AC100～240V供电，2路馈电输出，SD卡扩展功能。
