NHR-7620容积显示控制仪 NHR-7620R 虹润记录仪
产品介绍
   NHR-7620/7620R系列液晶液位＜＝＞容积显示控制仪/记录仪是一款主要解决工业现场规则和不规则罐体液位和容积及质量转换而设计的产品，它以32位ARM微处理器为核心，配置高速AD和大容量存储器的二次仪表。仪表全面采用了表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强，可靠性高。嵌入式操作系统，带USB数据转存功能，存储时间***长可达720天；通过U盘和上位机分析软件随时调阅过程量变化的历史曲线或相关的历史数据，可与超声波液位计等多种液位传感器配套使用，仪表还具有良好的防盗、防破坏等性能特点。
产品特点
两路直流电流、电压信号输入；0.2级测量精度。
通过上位机软件，用户可自行对规则或不规则罐体进行数据写入，从而便捷实现高精度的液位<＝>容积显示控制。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
支持RS232C打印功能，具有手动打印、定时打印功能。
带DC24V馈电输出，为现场变送器配电。
带USB数据转存功能和SD卡扩展功能。
输入、输出、电源、通讯相互之间采用光电隔离技术。
技术参数

测量输入
输入信号	电流：0～20mA、0～10mA、4～20mA、0～10mA开方、4～20mA开方 输入阻抗：≤100Ω 输入电流***大限制：≤30mA
电压：0～5V、1～5V、0～10V（特殊定制）、0～5V开方、1～5V开方 输入阻抗：≥500KΩ
输出
输出信号	模拟输出：4～20mA（负载电阻≤480Ω）、0～20mA（负载电阻≤480Ω）、0～10mA（负载电阻≤960Ω）、1～5V（负载电阻≥250KΩ）、0～5V（负载电阻≥250KΩ）、0～10V（负载电阻≥4KΩ）（特殊定制）
报警输出：继电器控制输出—AC220V/2A、DC24V/2A（阻性负载）
馈电输出：DC24V±1，负载电流≤50mA
通讯输出：RS485/RS232通讯接口，波特率1200～9600bps可设置，采用标准MODBUS RTU通讯协议，RS485通讯距离可达1公里；RS232通讯距离可达：15米。
综合参数
测量精度	0.2%FS±1d
设定方式	面板轻触式按键设定；参数设定值密码锁定；设定值断电***保存。
显示方式	背光式3.5英寸128*64高分辨率点阵式白屏黑字液晶屏显示内容可由汉字，数字，过程曲线，棒图等组成，通过面板按键可完成画面翻页，历史数据前后搜索，曲线时标变更等
记录间隔	1、2、4、6、15、30、60、120、240秒九档可供选择
存储长度	3天（间隔1秒时）—720天（间隔240秒时）
数据备份	***大支持2GB优盘进行历史数据备份；***大支持2GB SD卡进行数据扩展
打印控制	打印接口为RS-232C，可直接配接SP-A40SH系列串行打印机
使用环境	环境温度：0～50℃；相对湿度：≤85%RH； 避免强腐蚀气体。
工作电源	AC 100～240V（开关电源），50-60Hz； DC 12～36V （开关电源）。
功耗	≤5W
结构	标准卡入式

接线图

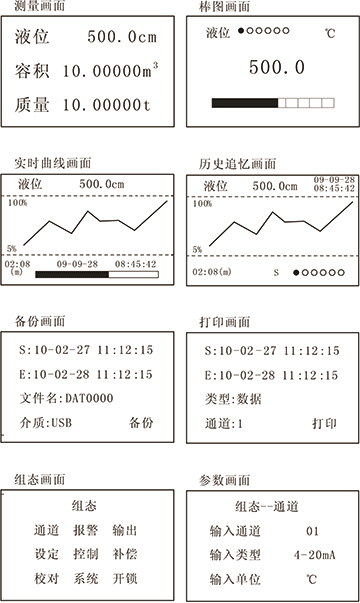

简易画面指示

技术选型
NHR-762 □-□-□-□-□液晶液位<=>容积显示控制仪
        ① ② ③ ④ ⑤
NHR-762 □R-□-□-□-□液晶液位<=>容积显示记录仪
        ①  ② ③ ④ ⑤

①输入通道		③报警输出（备注1）
代码	输入通道	代码	报警通道(继电器接点输出)
1 2	1路输入 2路输入	X 1 2 3 4 5 6	无输出 1限报警 2限报警 3限报警 4限报警 5限报警 6限报警
②规格尺寸
代码	宽*高*深
A B C	160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式）
		④供电电源
		代码	电压范围
		A D	AC/DC 100～240V(AC/50-60Hz) DC 12～36V
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
变送输出(备注1)		通讯输出（备注2）
代码	输出通道	代码	通讯接口(通讯协议)
1 2 3 4	1路变送输出 2路变送输出 3路变送输出 4路变送输出	D1 D2	RS485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU）
馈电输出
代码	馈电输出（输出电压)
1P 2P	1路馈电输出 2路馈电输出 如“2P（12/24）”表示***路12V，第二路24V馈电输出。
适用于带记录的仪表
USB转存功能		扩展功能
代码	转存功能	代码	扩展功能
U	USB卡转存（U盘）	SD	SD卡扩展(Micro SD卡)
