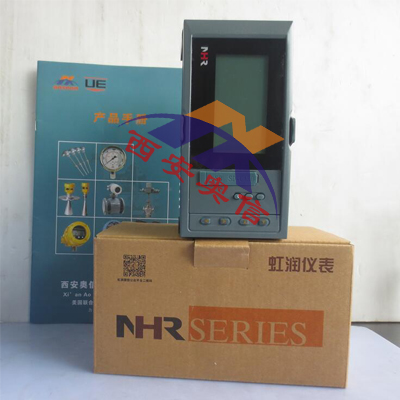

NHR-7100R液晶屏迷你无纸记录仪  虹润NHR-7101-C-X-A/D1/1P数显表

产品介绍
    NHR-7100/7100R系列液晶汉显控制仪/无纸记录仪在设计上吸纳了当今电脑结构思路：硬件上采用内带快闪存储器的新型微处理器，扩充了数据存储区，显示器采用3.5英寸128*64高分辩率点阵式白屏黑字液晶屏，软件上引入中文WINDOWS的框架思路，并采用了数据压缩技术。带USB数据转存功能，存储时间***长可达720天。仪表全面采用了表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强，可靠性高。仪表可同时输入4路***信号，输入通道相互隔离，并具有报警控制、模拟变送、RS485/232通讯等输出功能，是一款功能齐全的汉显仪表。
产品特点
4路***信号输入,可输入直流电流、直流电压、毫伏、热电阻、热电偶等信号；0.2级测量精度。
具有模拟量变送输出与继电器接点输出可选。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
支持RS232C打印功能，具有手动打印、定时打印功能。
带DC24V馈电输出，为现场变送器配电。
带USB数据转存功能和SD卡扩展功能。
输入、输出、电源、通讯相互之间采用光电隔离技术。
技术参数

测量输入
输入信号	电流：0～20mA、0～10mA、4～20mA、0～10mA开方、4～20mA开方 输入阻抗：≤100Ω 输入电流***大限制：≤30mA
电压：0～5V、1～5V、0～10V（特殊定制）、0～5V开方、1～5V开方、0～20 mV、0～100mV 输入阻抗：≥500KΩ
热电阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2
线性电阻：0～400Ω
热电偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
输出
输出信号	模拟输出：4～20mA（负载电阻≤480Ω）、0～20mA（负载电阻≤480Ω） 0～10mA（负载电阻≤960Ω）、1～5V（负载电阻≥250KΩ） 0～5V（负载电阻≥250KΩ）、0～10V（负载电阻≥4KΩ）（特殊定制）
报警输出：继电器控制输出—AC220V/2A、DC24V/2A（阻性负载）
馈电输出：DC24V±1，负载电流≤50mA
通讯输出：RS485/RS232通讯接口，波特率1200～9600bps可设置，采用标MODBUS RTU通讯协议，RS485通讯距离可达1公里；RS232通讯距离可达：15米。
综合参数
测量精度	0.2%FS±1d
设定方式	面板轻触式按键设定；参数设定值密码锁定；设定值断电***保存。
显示方式	背光式3.5英寸128*64高分辨率点阵式白屏黑字液晶屏 显示内容可由汉字，数字，过程曲线，棒图等组成，通过面板按键可完成画面翻页，历史数据前后搜索，曲线时标变更等
记录间隔	1、2、4、6、15、30、60、120、240秒九档可供选择
存储长度	3天（间隔1秒时）—720天（间隔240秒时）
数据备份	***大支持2GB优盘进行历史数据备份；***大支持2GB SD卡进行数据扩展
打印控制	打印接口为RS-232C，可直接配接SP-A40SH系列串行打印机
使用环境	环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。
工作电源	AC 100～240V（开关电源），50-60Hz； DC 12～36V（开关电源）。
功耗	≤5W
结构	标准卡入式

接线图

技术选型
NHR-71 □-□-□-□-□液晶汉显控制仪
       ① ② ③ ④ ⑤
NHR-71 □R-□-□-□-□无纸记录仪
       ①  ② ③ ④ ⑤

①输入通道		②规格尺寸
代码	输入通道	代码	宽*高*深
01 02 03 04	1路输入 2路输入 3路输入 4路输入	A B C	160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式）
③报警输出（备注1）		④供电电源
代码	报警通道（继电器接点输出）	代码	电压范围
X 1 2 3 4 5 6	无输出 1限报警 2限报警 3限报警 4限报警 5限报警 6限报警	A D	AC/DC 100～240V(AC/50-60Hz) DC 12～36V
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
变送输出(备注1)		通讯输出
代码	输出通道	代码	通讯接口(通讯协议)
1 2 3 4	1路变送输出 2路变送输出 3路变送输出 4路变送输出	D1 D2 D3	RS485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口
馈电输出
代码	馈电输出（输出电压)
1P 2P	1路馈电输出 2路馈电输出 如“2P（12/24）”表示***路12V，第二路24V馈电输出。
适用于带记录的仪表
USB转存功能		扩展功能
代码	转存功能	代码	扩展功能
U	USB卡转存（U盘）	SD	SD卡扩展(Micro SD卡)
