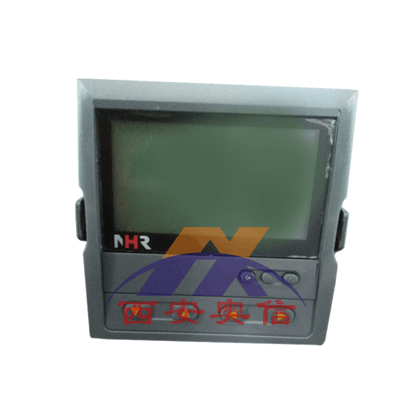

液位记录仪NHR-7620R 液晶液位容积显示控制仪表 NHR-7620
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

液位记录仪NHR-7620R 液晶液位容积显示控制仪表 NHR-7620
产品描述
   NHR-7620/7620R系列液晶液位<=>容积显示控制仪/记录仪可对工业现场各类规则、不规则罐体的液位进行采集、显示并转换成对应罐体的容积，适用于对各种过程参量进行监测、控制、采集等。
技术参数

测量输入
输入信号	电流：0～20mA、0～10mA、4～20mA、0～10mA开方、4～20mA开方 输入阻抗：≤100Ω 输入电流***大限制：≤30mA
电压：0～5V、1～5V、0～10V（特殊定制）、0～5V开方、1～5V开方 输入阻抗：≥500KΩ
输出
输出信号	模拟输出：4～20mA（负载电阻≤480Ω）、0～20mA（负载电阻≤480Ω）、0～10mA（负载电阻≤960Ω）、1～5V（负载电阻≥250KΩ）、0～5V（负载电阻≥250KΩ）、0～10V（负载电阻≥4KΩ）（特殊定制）
报警输出：继电器控制输出—AC220V/2A、DC24V/2A（阻性负载）
馈电输出：DC24V±1，负载电流≤50mA
通讯输出：RS485/RS232通讯接口，波特率1200～9600bps可设置，采用标准MODBUS RTU通讯协议，RS485通讯距离可达1公里；RS232通讯距离可达：15米。
综合参数
测量精度	0.2%FS±1d
设定方式	面板轻触式按键设定；参数设定值密码锁定；设定值断电***保存。
显示方式	背光式3.5英寸128*64高分辨率点阵式白屏黑字液晶屏显示内容可由汉字，数字，过程曲线，棒图等组成，通过面板按键可完成画面翻页，历史数据前后搜索，曲线时标变更等
记录间隔	1、2、4、6、15、30、60、120、240秒九档可供选择
存储长度	3天（间隔1秒时）—720天（间隔240秒时）
数据备份	***大支持2GB优盘进行历史数据备份；***大支持2GB SD卡进行数据扩展
打印控制	打印接口为RS-232C，可直接配接SP-A40SH系列串行打印机
使用环境	环境温度：0～50℃；相对湿度：≤85%RH； 避免强腐蚀气体。
工作电源	AC 100～240V（开关电源），50-60Hz； DC 12～36V （开关电源）。
功耗	≤5W
结构	标准卡入式

产品特点
  两路直流电流、电压信号输入；0.2级测量精度
  通过上位机软件，用户可自行对规则或不规则罐体进行数据写入，从而便捷实现高精度的液位＜＝＞容积显示控制
  具有模拟量变送输出和继电器触点输出
  支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议
  支持RS232C打印功能，具有手动打印、定时打印功能
  带DC24V馈电输出，为现场变送器配电
  带USB数据转存功能和SD卡扩展功能
  输入、输出、电源、通讯相互之间采用光电隔离技术。
接线图

技术选型
NHR-762 □-□-□-□-□液晶液位<=>容积显示控制仪
        ① ② ③ ④ ⑤
NHR-762 □R-□-□-□-□液晶液位<=>容积显示记录仪
        ①  ② ③ ④ ⑤

①输入通道		③报警输出（备注1）
代码	输入通道	代码	报警通道(继电器接点输出)
1 2	1路输入 2路输入	X 1 2 3 4 5 6	无输出 1限报警 2限报警 3限报警 4限报警 5限报警 6限报警
②规格尺寸
代码	宽*高*深
A B C	160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式）
		④供电电源
		代码	电压范围
		A D	AC/DC 100～240V(AC/50-60Hz) DC 12～36V
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
变送输出(备注1)		通讯输出（备注2）
代码	输出通道	代码	通讯接口(通讯协议)
1 2 3 4	1路变送输出 2路变送输出 3路变送输出 4路变送输出	D1 D2	RS485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU）
馈电输出
代码	馈电输出（输出电压)
1P 2P	1路馈电输出 2路馈电输出 如“2P（12/24）”表示***路12V，第二路24V馈电输出。
适用于带记录的仪表
USB转存功能		扩展功能
代码	转存功能	代码	扩展功能
U	USB卡转存（U盘）	SD	SD卡扩展(Micro SD卡)
