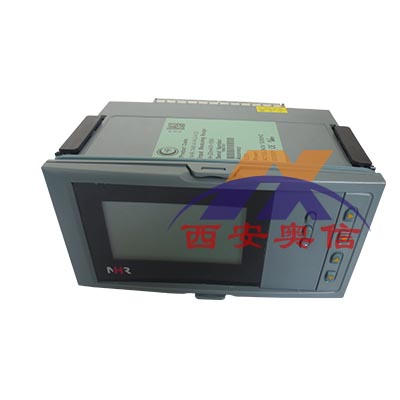

液晶容积显示控制仪NHR-7620 虹润容积仪表NHR-7620
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

液晶容积显示控制仪NHR-7620 虹润容积仪表NHR-7620

产品特点
两路直流电流、电压信号输入；0.2级测量精度。
通过上位机软件，用户可自行对规则或不规则罐体进行数据写入，从而便捷实现高精度的液位<＝>容积显示控制。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
支持RS232C打印功能，具有手动打印、定时打印功能。
带DC24V馈电输出，为现场变送器配电。
带USB数据转存功能和SD卡扩展功能。
输入、输出、电源、通讯相互之间采用光电隔离技术。
产品介绍
   NHR-7620/7620R系列液晶液位＜＝＞容积显示控制仪/记录仪是一款主要解决工业现场规则和不规则罐体液位和容积及质量转换而设计的产品，它以32位ARM微处理器为核心，配置高速AD和大容量存储器的二次仪表。仪表全面采用了表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强，可靠性高。嵌入式操作系统，带USB数据转存功能，存储时间长可达720天；通过U盘和上位机分析软件随时调阅过程量变化的历史曲线或相关的历史数据，可与超声波液位计等多种液位传感器配套使用，仪表还具有良好的防盗、防破坏等性能特点。
无纸记录仪常用系列
NHR-7100/7100R系列液晶无纸记录仪
NHR-7300/7300R系列液晶人工智能温控器
NHR-7400/7400R系列液晶四路人工智能调节记录仪
NHR-7500/7500R系列液晶手动操作器
NHR-7600/7600R系列液晶流量(热能)积算记录仪
NHR-7610/7610R系列液晶热(冷)量积算记录仪
NHR-7620/7620R系列液晶液位<=>容积显示记录仪
NHR-7630/7630R系列液晶天然气流量积算记录仪
NHR-7700系列液晶多回路测量显示控制仪
NHR-7702系列增强型液晶多回路测量显示控制仪
NHR-6100R系列无纸记录仪
NHR-6300系列“傻瓜式”液晶人工智能温控器
NHR-6660系列“傻瓜式”液晶流量积算仪
NHR-6600R系列液晶流量积算记录仪
技术选型
NHR-762 □-□-□-□-□液晶液位<=>容积显示控制仪
        ① ② ③ ④ ⑤
NHR-762 □R-□-□-□-□液晶液位<=>容积显示记录仪
        ①  ② ③ ④ ⑤

①输入通道		③报警输出（备注1）
代码	输入通道	代码	报警通道(继电器接点输出)
1 2	1路输入 2路输入	X 1 2 3 4 5 6	无输出 1限报警 2限报警 3限报警 4限报警 5限报警 6限报警
②规格尺寸
代码	宽*高*深
A B C	160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式）
		④供电电源
		代码	电压范围
		A D	AC/DC 100～240V(AC/50-60Hz) DC 12～36V
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
变送输出(备注1)		通讯输出（备注2）
代码	输出通道	代码	通讯接口(通讯协议)
1 2 3 4	1路变送输出 2路变送输出 3路变送输出 4路变送输出	D1 D2	RS485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU）
馈电输出
代码	馈电输出（输出电压)
1P 2P	1路馈电输出 2路馈电输出 如“2P（12/24）”表示#路12V，第二路24V馈电输出。
适用于带记录的仪表
USB转存功能		扩展功能
代码	转存功能	代码	扩展功能
U	USB卡转存（U盘）	SD	SD卡扩展(Micro SD卡)
