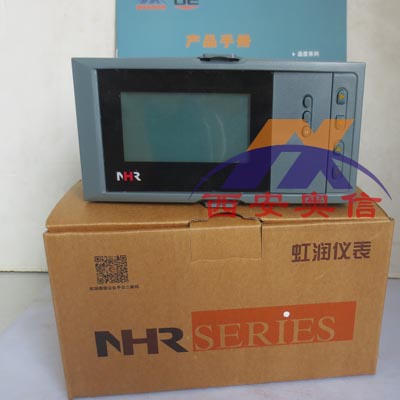

NHR-7500手操器 NHR-7500R 虹润NHR操作记录仪

产品介绍
    NHR-7500/7500R系列液晶手动操作器/手动操作记录仪可接在各种调节器或计算机控制系统之后作备用仪表，在调节器失效时，可由本控制器替代进行手动操作，以保证生产的*；能接受与系统同步的给定信号和反馈信号，根据外给定信号进行调节，输出相应的控制量，并可取代小功率伺服放大器直接驱动阀门；可配合各种执行器对电磁阀、电动调节阀、变频器等设备进行控制、数据采集等功能。仪表全面采用了表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强，可靠性高。嵌入式操作系统，带USB数据转存功能，存储时间长可达720天。
无纸记录仪常用系列
NHR-7100/7100R系列液晶无纸记录仪
NHR-7300/7300R系列液晶人工智能温控器
NHR-7400/7400R系列液晶四路人工智能调节记录仪
NHR-7500/7500R系列液晶手动操作器
NHR-7600/7600R系列液晶流量(热能)积算记录仪
NHR-7610/7610R系列液晶热(冷)量积算记录仪
NHR-7620/7620R系列液晶液位<=>容积显示记录仪
NHR-7630/7630R系列液晶天然气流量积算记录仪
NHR-7700系列液晶多回路测量显示控制仪
NHR-7702系列增强型液晶多回路测量显示控制仪
NHR-6100R系列无纸记录仪
NHR-6300系列“傻瓜式”液晶人工智能温控器
NHR-6660系列“傻瓜式”液晶流量积算仪
NHR-6600R系列液晶流量积算记录仪

仪表选型
NHR-7500-□-□-□-□-□液晶手动操作器
              ① ② ③ ④ ⑤
NHR-7500R-□-□-□-□-□液晶手动操作记录仪
             ① ② ③ ④ ⑤

①规格尺寸		②控制输出
代码	宽*高*深	代码	输出类型（负载电阻RL）
A B C	160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式）	0 1 2 3 4 5 K7 K8 K9	4-20mA(RL≤480Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤960Ω) 0-5V(RL≥250KΩ) 0-20mA(RL≤480Ω) 0-10V(RL≥4KΩ) 继电器正反转输出 可控硅正反转输出(适用于大功率负载) 固态继电器正反转输出
③报警输出（备注1）
代码	报警通道(继电器接点输出)
X 1 2 3 4 5	无输出 1限报警 2限报警 3限报警 4限报警 5限报警
		④供电电源
		代码	电压范围
		A D	AC/DC 100～240V(AC/50-60Hz) DC 12～36V
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
变送输出(备注1)		通讯输出
代码	输出通道	代码	通讯接口(通讯协议)
1 2 3	1路变送输出 2路变送输出 3路变送输出	D1 D2 D3	RS485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口
馈电输出
代码	馈电输出（输出电压)
1P 2P	1路馈电输出 2路馈电输出 如“2P（12/24）”表示#路12V,第二路24V馈电输出。
适用于带记录的仪表
USB转存功能		扩展功能
代码	转存功能	代码	扩展功能
U	USB卡转存（U盘）	SD	SD卡扩展（Micro SD卡）
