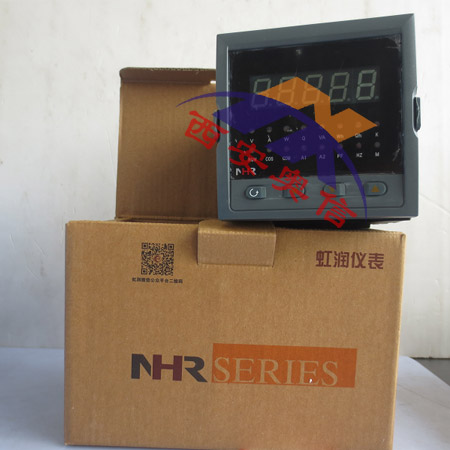

电量表NHR-3100R-I-X/2/D2/X-D NHR虹润单相电量表
产品描述
NHR-3100系列单相电量表为新一代可编程智能仪表，它采用大规模集成电路，应用数字采样技术，对单相电气线路中的电压、电流、有功、无功、功率因素、相位值、频率、有功电能、无功电能及视在功率进行实时测量与显示，并通过RS485接口或模拟量变送输出接口对被测量电量数据进行远传。产品涵盖了智能电网用户端的低压电力信号采集、测量、计量、监控、保护、系统集成、成套智能配电柜及智能箱变等领域。
仪表选型
NHR-3100--///-
① ② ③ ④ ⑤ ⑥ ⑦

①规格尺寸		②输入类型
代码	宽*高*深	代码	测量类型
A C D R	160*80*142mm 96*96*142mm 96*48*142mm 80*80*115mm	I V Hz E3P Z	交流电流 交流电压 工频周波 三相平衡功率 综合电量集中显示
③输出类型（备注3）
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 8	无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 特殊规格
④报警输出		⑤通讯输出
代码	报警限数	代码	电压范围
X 2	无输出 2限报警	X D1 D2	无输出 RS485通讯（Modbus RTU） RS232通讯（Modbus RTU）
⑥累积脉冲输出		⑦供电电源
代码	累积脉冲输出	代码	供电范围
X P0	无输出 累积脉冲输出（适用于电能累积）	A D	AC100～240V (50/60Hz) DC 20～29V
