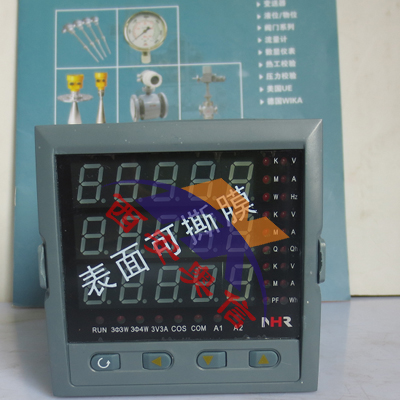

多功能表NHR-3500C-Z/X/X/D1 NHR虹润电量表

产品介绍
NHR-3500系列液晶综合电量集中显示仪是一款用于中低压系统智能化装置，集数据采集和控制功能于一身，具有电力参数测量及电能计量为一体。它采用大规模集成电路和高亮度长寿命的LED显示器并支持RS485接口MODBUS通讯协议或多种协议。广泛用于中、低压变配电自动化系统, 工业自动化系统、智能型开关柜、楼宇自动化系统、负控系统、能源管理系统、工厂电量考核管理等。
仪表选型

①规格尺寸		②输入类型		③输出类型		④报警输出
代码	宽*高*深	代码	测量类型	代码	输出类型(负载电阻RL)	代码	报警限数
C	96*96*142mm	Z	综合电量集中显示	X 0 1 2 3 4 8	无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 特殊规格	X 2	无输出 2限报警
⑤通讯输出		⑥累积脉冲输出		⑦供电电源
代码	通讯接口 (通讯协议)	代码	累积脉冲输出	代码	供电范围
X D1 D2	无输出 RS485通讯(Modbus RTU) RS232通讯(Modbus RTU)	X PO	无输出 累积脉冲输出 （适用于电能累积）	A D	AC100～240V DC20～29V
