NHR-1100数字显示控制仪 香港虹润 单回路数显表
产品描述
    NHR1100系列简易型单回路数字显示控制仪采用模块化结构方案，结构简单、操作方便、性价比高，适用于塑料、食品、包装机械等行业。
    单路输入，双屏LED数码显示。
    具备33种信号输入功能，可任意选择输入信号类型，测量精度为0.3%。
    热电阻热电偶信号分辨率可切换：1℃或0.1℃。
    具备上下限报警功能，带LED报警灯指示。
    具有电压、电流变送输出信号可选。
    支持RS485串行接口，采用标准MODBUS RTU通讯协议。
    带DC24V馈电输出，为现场变送器配电。
    输入、输出、电源、通讯相互之间采用光电隔离技术。
    具备多种外形尺寸及样式供用户选择。
    参数设定密码锁定，参数设置断电***保存。
仪表接线图

规格尺寸为A、B、C、D、E型接线图 注：横竖式仪表后盖接线端子方向不一样，见示意图1。

图一


规格尺寸为F型接线图
规格尺寸为H型接线图    ★ 注：上述接线图中在同一组端子标有不同功能的,只能选择其中一种功能。如RS485通讯功能和变送输出功能在同一组OUT接线端子上，只能选择一种。
仪表选型
NHR-1100□-□-□/□/□( )-□-( )
        ① ② ③ ④ ⑤    ⑥  ⑦

①规格尺寸		②输入分度号
代码	宽*高*深	代码	分度号（测量范围）

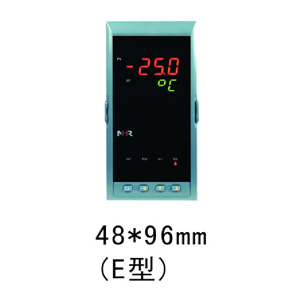

A B C D E F H	160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式） 96*48*110mm（横式） 48*96*110mm（竖式） 72*72*110mm（方式） 48*48*110mm（方式）	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55	热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) 热电偶F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃） 线性电阻0～500Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999)  0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) 内部保留 内部保留 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) 内部保留 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换
③输出（OUT）
代码	输出类型（负载电阻RL）
X 0 1 2 3 4 5 D1	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) RS-485通迅接口（Modbus）
④报警（继电器触点输出）
代码	报警限数
X 1 2	无输出 1限报警 2限报警
⑤馈电输出
代码	馈电输出（输出电压）
X P	无输出 馈电输出 如“P（24）”表示馈电输出24V。
⑥供电电源
代码	电压范围
A D	AC/DC100～240V（AC/50-60Hz） DC 20～29V
⑦备注
无备注可省略
