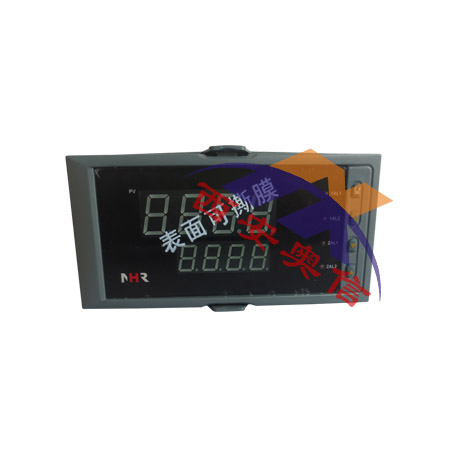

NHR-5710C-55-X/1/D1/X-A 虹润多路巡检仪 NHR-5700多回路显示控制仪
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

NHR-5710C-55-X/1/D1/X-A 虹润多路巡检仪 NHR-5700多回路显示控制仪
产品介绍
   NHR-5700系列多回路数字显示控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。本仪表支持多种信号类型输入，可与各类传感器、变送器配套使用，实现对温度、压力、液位、速度、力等物理量的测量显示，可巡回检测8～16路测量信号，带8路或16路“统一报警输出”、“16路分别报警输出”、统一变送输出”、“8路分别变送输出”功能、485/232通讯等输出功能，适用于需要进行多测量点巡回检测的系统。
技术参数

输入
输入信号	电流		电压	电阻		电偶
输入阻抗		≤250Ω			≥500KΩ
输入电流***大限制	30mA
输入电压***大限制	＜6V
输出
输出信号	电流		电压	继电器		24V配电或馈电
输出时允许负载	≤500Ω		≥250 KΩ （注：需要更高负载能力时须更换模块）	AC220V/2A DC24V/2A		≤30mA
综合参数
测量精度	0.2%FS±1字
设定方式	面板轻触式按键数字设定；参数设定值密码锁定；设定值断电***保存。
显示方式	-1999～9999测量值显示、设定值显示，发光二级管工作状态显示
使用环境	环境温度：0～50℃；相对湿度：≤85%RH； 避免强腐蚀气体。
工作电源	AC 100～240V（开关电源） （50-60HZ）； DC 20～29V （开关电源）。
功耗	≤4W
结构	标准卡入式
通讯	采用标准MODBUS通讯协议，RS-485通讯距离可达1公里；RS-232通讯距离可达：15米。 注：仪表带通讯功能时，通讯转换器***选用有源转换器

产品特点
双屏LED数码显示，PV显示测量值，SV显示当前通道号。
可巡回检测8路或16路测量信号，各输入通道测量信号互不干扰。
具备36种信号输入类型，用户可根据需求任意设置输入类型，各通道可同时输入不同的信号类型；0.2％级测量精度。
报警方式可选择“统一报警输出”、“分别报警输出”；“统一报警输出”时通过参数设置可选择带记忆报警和不带记忆报警功能，仪表面板带LED报警指示灯。
变送输出方式可以选择“统一变送输出”、“分别变送输出”、“按指定输入通道的采样值变送”、“16路采样值加权平均变送”、“16路输入***大值变送”、“16路输入***小值变送”。
仪表数据刷新周期2秒/16路。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印功能。
 带DC24V馈电输出，为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
参数设定密码锁定，参数设置断电***保存，具备参数恢复系统原始设置功能。
接线图
A、B、C型统一报警接线图

A、B型统一变送接线图

技术选型
NHR-5710□-□-□/□/□/□( )-□-( )八回路
        ① ② ③ ④ ⑤ ⑥    ⑦  ⑧
NHR-5720□-□-□/□/□/□( )-□-( )十六回路
        ① ② ③ ④ ⑤ ⑥    ⑦  ⑧

①规格尺寸		②输入分度号
代码	宽*高*深	代码	分度号（测量范围）
A B C	160*80*136mm（横式） 80*160*136mm（竖式） 96*96*136mm（方式）	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56	热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E(0～1000℃) 热电偶T(-200.0～400.0℃) 热电偶J(0～1200℃) 热电偶R(0～1600℃) 热电偶N(0～1300℃) F2(700～2000℃) 热电偶Wre3-25(0～2300℃) 热电偶Wre5-26(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃） 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999)  0～20mV (-1999～9999) 0～40mV  (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV  (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA  (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V  (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方  (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方  (-1999～9999) 全切换（备注1） 特殊规格
③变送输出（备注2）
代码	输出类型(输出方式与负载电阻RL)
X 0 1 2 3 4 00 01 02 03 04 8	无输出 4-20mA(统一变送;RL≤380Ω) 1-5V(统一变送;RL≥250KΩ) 0-10mA(统一变送;RL≤760Ω) 0-5V(统一变送;RL≥250KΩ) 0-20mA(统一变送;RL≤380Ω) 4-20mA(分别变送;RL≤380Ω) 1-5V(分别变送;RL≥250KΩ) 0-10mA(分别变送;RL≤760Ω) 0-5V(分别变送;RL≥250KΩ) 0-20mA(分别变送;RL≤380Ω) 特殊规格
④报警输出（继电器接点输出）（备注2）
代码	报警通道
X 1 2	无输出 统一报警 分别报警
⑤通讯输出
代码	通讯接口（通讯协议）
X D1 D2 D3	无输出 RS485通讯接口(Modbus RTU) RS232通讯接口(Modbus RTU) RS232C打印接口
⑥馈电输出
代码	馈电输出（输出电压）
X 1P 2P	无输出 1路馈电输出 2路馈电输出 如“2P（12/24）” 表示***路12V，第二路24V馈电输出。
⑦供电电源
代码	电压范围
A D	AC100-240V(50/60Hz) DC 20-29V
⑧备注(无可省略)
