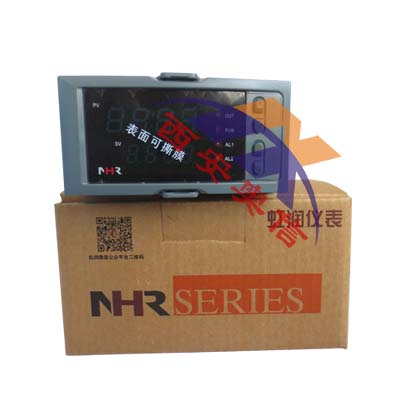

NHR-1300D-27-K1/2/P-A数显仪表 NHR-1300A PID调节器

产品介绍
    NHR-1300/1304系列傻瓜式模糊PID温控器采用模糊PID算式，仪表启动自整定功能，可以根据被控对象的特性，自动寻找***优参数以达到很好的控制效果，无需人工整定参数，控温精度基本达±0.5℃，无超调、欠调，性价比高。采用模块化结构，结构简单、操作方便。可与各类传感器、变送器配合使用，实现对温度、压力、液位、容积、力等物理量的测量显示，并配合各种执行器对电加热设备和电磁、电动阀进行PID调节和控制、报警控制、数据采集等功能。适用于工业炉，电炉，烘箱，试验设备，制鞋机械，注塑机械，包装机械，食品机械，印刷机械等行业。
产品特点
    单通道输入，双屏LED数码显示。
    具备33种信号输入类型，用户可根据需求任意设置输入类型，测量精度为0.3％FS。
    NHR-1300型号的热电阻\热电偶信号分辨率可切换：1℃或0.1℃；NHR-1304型号的信号分辨率为1℃。
    具备上下限报警/偏差报警功能，带LED报警灯指示。
    带PID参数自整定功能，控制输出手动/自动无扰切换功能，控制输出有多种方式可选，控制准确。
    支持RS485通讯接口，采用标准MODBUS RTU通讯协议。
    带DC24V配电输出，为现场变送器配电。
    输入、输出、电源、通讯相互之间采用光电隔离技术。
    具备多种外形尺寸及样式供用户选择。
仪表尺寸

外形尺寸	开孔尺寸	外形尺寸	开孔尺寸
160*80mm（横式）	152*76mm	96*96mm（方式）	92*92mm
80*160mm（竖式）	76*152mm	72*72mm（方式）	68*68mm
96*48mm（横式）	92*45mm	48*48mm（方式）	45*45mm
48*96mm（竖式）		45*92mm

接线图




技术选型
NHR-1300□-□-□/□/□（）-□-（）傻瓜式模糊PID温控器
        ① ② ③ ④ ⑤     ⑥  ⑦
NHR-1304□-□-□/□/□（）-□-（）傻瓜式模糊PID温控器，1℃分辨率
        ① ② ③ ④ ⑤     ⑥  ⑦

①规格尺寸		②输入分度号
代码	宽*高*深	代码	分度号（测量范围）
A B C D E F H	160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式） 96*48*110mm（横式） 48*96*110mm（竖式） 72*72*110mm（方式） 48*48*110mm（方式）	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55	热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E(0～1000℃) 热电偶T(-200.0～400.0℃) 热电偶J(0～1200℃) 热电偶R(0～1600℃) 热电偶N(0～1300℃) F2(700～2000℃) 热电偶Wre3-25(0～2300℃) 热电偶Wre5-26(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃） 线性电阻0～1KΩ(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999)  0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) 内部保留 内部保留 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) 内部保留 0～10V (-1999～9999) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换（备注1）
③控制输出（OUT）
代码	输出类型（负载电阻RL）
0 1 2 3 4 5 K1 K3 K4 D1	4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 继电器接点输出 单相可控硅过零触发脉冲输出 固态继电器驱动电压输出 RS485通迅接口（Modbus RTU）
④报警（继电器触点输出）
代码	报警限数
X 1 2	无输出 1限报警 2限报警
⑤配电输出
代码	配电输出（输出电压）
X P	无输出 1路配电输出（负载电流≤30mA） 如“P（24）”表示配电输出24V。
⑥供电电源
代码	电压范围
A D	AC/DC 100-240V (50/60Hz) DC 12-36V
⑦备注
无备注可省略
