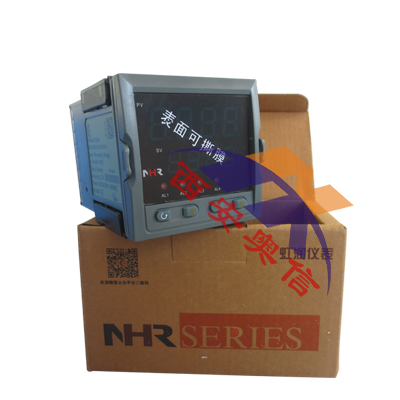

NHR-5200双回路仪表 虹润NHR-5200C-27/27-X/X/X/D1/2P-A

产品描述
    NHR-5200系列双回路数字显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
产品特点
    双路输入，双屏LED数码显示，且带有光柱模拟指示功能(0～100％)。
    仪表可选择数学运算功能，有加(减)、乘、除三种运算模型。
    具备36种信号输入类型，用户可根据需求任意设置输入类型；0.2％级测量精度。
    热电阻\热电偶信号分辨率可切换：1℃或0.1℃。
    具备“上下限报警”、“延迟报警”、“断线报警”、“闪烁报警”等报警功能，带LED报警灯指示。
    具有电压、电流变送输出信号可选。
    支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
    仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。
    带DC24V馈电输出，为现场变送器配电。
    输入、输出、电源、通讯相互之间采用光电隔离技术。
    具备多种外形尺寸及样式供用户选择。
    参数设定密码锁定、参数设置断电***保存，具备参数恢复系统原始设置功能。
技术参数

输入
输入信号	电流	电压	电阻		电偶
输入阻抗		≤250Ω		≥500KΩ
输入电流***大限制	≤30mA
输入电压***大限制	≤6V
输出
输出信号	电流	电压	继电器		24V配电或馈电
输出负载能力	≤500Ω	≥250KΩ（注：需要更高负载能力时须更换模块）	AC220V/0.6（小） DC24V/0.6A（小） AC220V/3A（大） DC24V/3A（大） 见备注		≤30mA
综合参数
测量精度	0.2%FS±1字
设定方式	面板轻触式按键数字设定;参数设定值密码锁定;设定值断电***保存。
显示方式	-1999～9999测量值显示，0～***测量值光柱显示，发光二级管工作状态显示
使用环境	环境温度：0～50℃；相对湿度：≤85%RH； 避免强腐蚀气体
工作电源	AC 100～240V（开关电源），（50-60HZ）； DC 20～29V （开关电源）
功耗	≤5W
结构	标准卡入式
通讯	采用标准MODBUS通讯协议，RS-485通讯距离可达1公里，RS-232通讯距离可达15米 注：仪表带通讯功能时，通讯转换器***选用有源转换器

接线图

规格尺寸为A、B、C、D、E、K、L型接线图

规格尺寸为F型接线图
技术选型
NHR-5200□-□/□-□/□/□/□/□( )-□-( )
        ① ② ③ ④ ⑤ ⑥ ⑦ ⑧    ⑨  ⑩

①规格尺寸		②***路输入分度号/③第二路输入分度号
代码	宽*高*深	代码	分度号(测量范围)
A B C D E F K L	160*80*110mm(横式) 80*160*110mm(竖式) 96*96*110mm(方式) 96*48*110mm(横式) 48*96*110mm(竖式) 72*72*110mm(方式) 160*80*110mm(横式/光柱) 80*160*110mm(竖式/光柱)	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 37 38 55 56	热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E(0～1000℃) 热电偶T(-200.0～400.0℃) 热电偶J(0～1200℃) 热电偶R(0～1600℃) 热电偶N(0～1300℃) F2(700～2000℃) 热电偶Wre3-25(0～2300℃) 热电偶Wre5-26(0～2300℃) 热电阻Cu50(-50.0～150.0℃) 热电阻Cu53(-50.0～150.0℃) 热电阻Cu100(-50.0～150.0℃) 热电阻Pt100(-200.0～650.0℃) 热电阻BA1(-200.0～600.0℃) 热电阻BA2(-200.0～600.0℃) 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 0～75mV(-1999～9999)(不可切换) 0～600V(-1999～9999)(不可切换) 全切换（备注1） 特殊规格
④***路变送输出1(OUT1)
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 特殊规格
⑤第二路变送输出2(OUT2)
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 特殊规格
⑥报警点数(继电器接点输出)
代码	报警限数
X 1 2 3 4	无输出 1限报警 2限报警 3限报警 4限报警
⑦通讯输出
代码	通讯接口(通讯协议)
X D1 D2 D3	无输出 RS485通迅接口(Modbus RTU) RS232通迅接口(Modbus RTU) RS232C打印接口	⑨供电电源
		代码	电压范围
		A D	AC/DC 100-240V(50/60Hz) DC 20-29V
⑧馈电输出		⑩备注
代码	馈电输出(输出电压)	代码	附加功能(无可省略)
X 1P 2P	无输出 1路馈电输出 2路馈电输出 如“2P(12/24)”表示***路12V, 第二路24V馈电输出。	Q	加、减、乘、除运算功能
