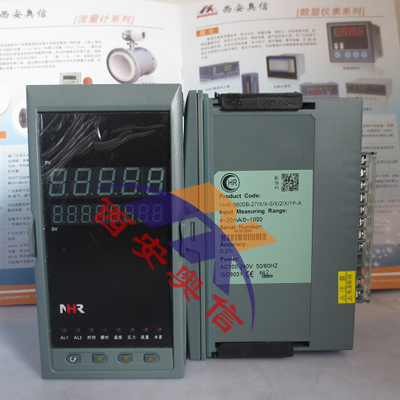

NHR-5620系列数字显示容积仪 虹润NHR-5620数显容积仪

产品描述
    NHR-5620系列数字显示容积仪可对工业现场各类规则、不规则罐体的液位进行采集、显示并转换成对应罐体的容积,适用于对各种过程参量进行监测、控制、采集等。
产品特点
1.双屏LED数码显示, 具备11种信号输入功能,测量精度为0.2%级。
2.可对各种形状罐体进行液位〈=〉容积转换测量控制。
3.采用查表法进行运算,可对规则或不规则罐体实现高精度的液位〈=〉容积显示控制。
4.可带两路模拟量变送输出。
5.支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议。
6.仪表可带RS232C打印功能,具有手动、定时、报警打印功能。
7.带DC24V馈电输出,为现场变送器配电。
8.输入、输出、电源、通讯相互之间采用光电隔离技术。
9.参数设定密码锁定,参数设置断电***保存,具备参数恢复出厂设定功能。
技术参数

输入
输入信号		电流			电压
输入阻抗		≤250Ω			≥500KΩ
输入电流***大限制	30mA
输入电压***大限制	≤6V
输出
输出信号	电流		电压	继电器		24V配电或馈电
输出负载能力	≤500Ω		≥250KΩ（注：需要更高 负载能力时须更换模块）	AC220V/2A DC24V/2A		≤30mA
综合参数
测量精度	0.2%FS±1字
设定方式	面板轻触式按键数字设定；参数设定值密码锁定；设定值断电***保存。
显示方式	-1999～9999测量值显示，发光二级管工作状态显示
使用环境	环境温度：0～50℃；相对湿度：≤85%；避免强腐蚀气体
工作电源	AC 100～240V（开关电源），50～60Hz；DC 20～29V（开关电源）
功耗	≤5W
结构	标准卡入式
通讯	采用标准MODBUS通讯协议，RS-485通讯距离可达1公里，RS-232通讯距离可达15米。 注：仪表带通讯功能时，通讯转换器***选用有源转换器。

接线图

技术选型
NHR-5620□-□-□/□-□/□/□( )-□-( )
        ① ② ③ ④ ⑤ ⑥ ⑦    ⑧  ⑨

①规格尺寸		②输入分度号
代码	宽*高*深	代码	分度号(测量范围)
A B C	160*80*110mm(横式) 80*160*110mm(竖式) 96*96*110mm(方式)	25 26 27 28 29 30 31 32 33 34 35 55 56	0～20mA (-1999～9999) 0～10mA  (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V  (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方  (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方  (-1999～9999) 全切换（备注1） 特殊规格
③变送输出1(OUT1)
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 特殊规格
④变送输出2(OUT2)		⑤报警(继电器接点输出)
代码	输出类型(负载电阻RL)	代码	报警限数
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 特殊规格	X 1 2 3 4	无输出 1限报警 2限报警 3限报警 4限报警
⑥通讯输出(备注2)		⑦馈电输出
代码	通讯接口(通讯协议)	代码	馈电输出(输出电压)
D1 D2	RS485通迅接口(Modbus RTU) RS232通迅接口(Modbus RTU)	X 1P 2P	无输出 1路馈电输出 2路馈电输出 如“2P(12/24)”表示***路12V，第二路24V馈电输出。
⑧供电电源		⑨备注
代码	电压范围	无备注可省略
A D	AC/DC 100-240V(50/60Hz) DC  20-29V
