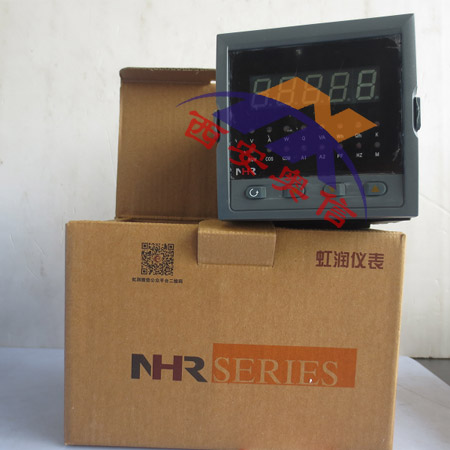

NHR-2400频率转速表使用说明书 虹润NHR-2400A-0/1/D1/X/D

产品描述
    NHR-2400系列频率/转速表采用全自动贴片封装工艺，具有很强的抗干扰能力，并具有多种输出功能和控制功能，与多种转速传感器配套，广泛用于电力、石化、冶金、轻工、制药、航空等诸多领域。
产品特点
6位LED数码显示，显示范围宽，并且显示亮度可以调整。
频率测量范围：1～34KHz，***大输入幅值：24V DC，***小分辨率：0.01Hz。
具备“上下限报警”、“延时报警”、“报警延时复位”功能，带LED报警灯指示。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
面板轻触式按键设置，参数设置断电***保存。
技术参数

输入
输入信号	范围：1～34KHz；***大输入幅值：24V DC
输入电平	VIL=1.5V max，VIH=3.75V min
测量精度	±0.2FS
***小分辨率	0.01Hz
输出
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载	电流型≤500Ω，电压型≥250KΩ
报警输出	继电器，容量：AC220V/2A，DC24V/2A
通讯	MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传输率≤9.6kbps
电源
电源	DC20-29V，AC/DC100-240V  50/60Hz
功耗	≤5W
其它参数
绝缘电阻 (输入/输出/电源之间)	≥100MΩ（500VDC时）
绝缘强度 (输入/输出/电源之间)	1500Vrms（1 min，无火花）
工作温度	0～50℃（无凝露、无结冰）
相对湿度	25%～85%RH
保存温度	-10～60℃（无凝露、无结冰）

接线图

技术选型
NHR-2400□-□/□/□/□（）-□
频率/转速表 ① ② ③ ④ ⑤ ⑥

代码	宽*高*深	代码	输出类型
A C D	160*80*110mm（横式） 96*96*110mm（方式） 96*48*110mm（横式）	X 0 1 2 3 4 8	无输出 4～20mA 1～5V 0～10mA 0～5V 0～20mA 特殊规格
③报警输出		④通讯输出
代码	报警路数	代码	通讯接口（Modbus）
X 1 2	无输出 1路报警 2路报警	X D1 D2	无接口 RS-485通讯接口 RS-232通讯接口
⑤馈电输出		⑥供电电源
代码	馈电输出（输出电压）	代码	电压范围
X P	无输出 馈电输出如“P(24)”表示24V馈电输出	A D	AC100～240V，(50/60HZ)
