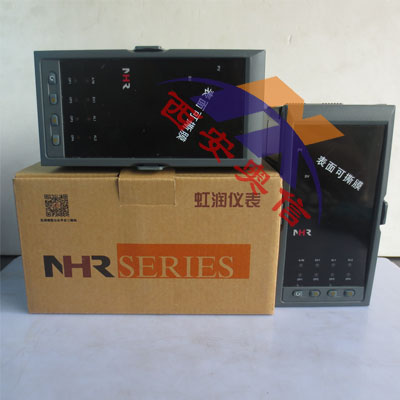

人工智能PID调节器 NHR-5300 虹润温控仪表
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

人工智能PID调节器 NHR-5300 虹润温控仪表
产品介绍
    NHR-5300系列人工智能调节仪采用真正的人工智能算式，仪表启动自整定功能，可以根据被控对象的特性，自动寻找***优参数以达到很好的控制效果，无需人工整定参数。控温精度基本达±0.1℃，无超调、欠调，达国际***水平。可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示，并配合各种执行器对电加热设备和电磁、电动阀进行PID调节和控制、报警控制、数据采集等功能，适应于工业炉，电炉，烘箱，试验设备，制鞋机械，注塑机械，包装机械，食品机械，印刷机械等行业。
产品特点
   双屏LED数码显示，且带有光柱模拟指示功能(0～100％)。
   具备36种信号输入类型，用户可根据需求任意设置输入类型；0.2％级测量精度。
   具备“上下限报警”、“偏差报警”、“LBA报警”、“闪烁报警”等报警功能，带LED报警灯指示。
   可带一路PID控制输出和一路模拟量变送输出，具有电流、电压、SSR驱动、单/三相可控硅过零触发、继电器接点等输出控制方式可选择。
   具有加热（制冷）单向控制与加热、制冷双向控制可选。
   带PID参数自整定功能，控制输出手动/自动无扰切换功能，控制准确且无超调。
   支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
   仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。
   带DC24V馈电输出，为现场变送器配电。
   输入、输出、电源、通讯相互之间采用光电隔离技术。
   具备多种外形尺寸及样式供用户选择。
   参数设定密码锁定、参数设置断电***保存，具备参数恢复系统原始设置功能。
技术参数

输入
输入信号	电流	电压	电阻		电偶
输入阻抗		≤250Ω		≥500KΩ
输入电流***大限制			30mA
输入电压***大限制			＜6V
输出
输出信号	电流	电压	继电器		24V配电或馈电
输出时允许负载	≤500Ω	≥250KΩ （注：需要更高负载能力时须更换模块）	AC220V/0.5A（小） DC24V/0.5A（小） AC220V/2A（大） DC24V/2A（大） 见备注		≤30mA
调节输出
控制输出	继电器	单相可控硅	双相可控硅		固态继电器
输出负载	AC220V/0.5A（小） DC24V/0.5A（小） AC220V/2A（大） DC24V/2A（大） 见备注	AC660V/0.1A	AC600V/5A （如果直接驱动 必须注明）		DC12V/30mA
综合参数
测量精度			0.2%FS±1字
设定方式			面板轻触式按键数字设定；参数设定值密码锁定；设定值断电***保存。
显示方式			LED红/绿数码管双排显示或LED红/绿数码管双排显示+51段LED光柱显示
使用环境			环境温度：0～50℃；相对湿度：≤85%RH； 避免强腐蚀气体。
工作电源			AC 100～240V（开关电源） （50-60HZ）； DC 20～29V （开关电源）。
功耗			≤5W
结构			标准卡入式
通讯			采用标准MODBUS通讯协议，RS485通讯距离可达1公里；RS232通讯距离可达：15米。 注：仪表带通讯功能时，通讯转换器***选用有源转换器

接线图
规格尺寸为A、B、C、D、E、K、L、M型

规格尺寸为F型接线图

技术选型
NHR-5310□-□/-□/□/□/□/□( )-□-( )单路控制
         ① ② ③ ④ ⑤ ⑥ ⑦ ⑧    ⑨  ⑩
NHR-5320□-□/□-□/□/□/□/□( )-□-(  )外给定控制
         ① ② ③ ④ ⑤ ⑥ ⑦ ⑧    ⑨  ⑩
NHR-5330□-□/□-□/□/□/□/□( )-□-( )阀位控制
         ① ② ③ ④ ⑤ ⑥ ⑦ ⑧    ⑨  ⑩

①规格尺寸		②***路(测量)输入分度号/③第二路(阀位反馈或外给定)输入分度号
代码	宽*高*深	代码	分度号(测量范围)
A B C D E F H K L M	160*80*110mm(横式) 80*160*110mm(竖式) 96*96*110mm(方式) 96*48*110mm(横式) 48*96*110mm(竖式) 72*72*110mm(方式) 48*48*110mm(方式) 160*80*110mm(横式/光柱) 80*160*110mm(竖式/光柱) 96*96*110mm(方式/光柱)	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 X	热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E(0～1000℃) 热电偶T(-200.0～400.0℃) 热电偶J(0～1200℃) 热电偶R(0～1600℃) 热电偶N(0～1300℃) F2(700～2000℃) 热电偶Wre3-25(0～2300℃) 热电偶Wre5-26(0～2300℃) 热电阻Cu50(-50.0～150.0℃) 热电阻Cu53(-50.0～150.0℃) 热电阻Cu100(-50.0～150.0℃) 热电阻Pt100(-200.0～650.0℃) 热电阻BA1(-200.0～600.0℃) 热电阻BA2(-200.0～600.0℃) 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换（备注1） 特殊规格 无输入
④主控制输出(PIDOUT1)(备注2)
代码	输出类型（负载电阻RL）
0 1 2 3 4 5 K1 K3 K4 K6 8	4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 继电器接点输出 可控硅过零触发脉冲输出 固态继电器驱动电压输出 三相可控硅过零触发脉冲输出 特殊规格
⑤辅助输出(OUT2)(备注2)
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 5 K1 K3 K4 K6 8	无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 继电器接点输出 可控硅过零触发脉冲输出 固态继电器驱动电压输出 三相可控硅过零触发脉冲输出 特殊规格
⑥报警(继电器接点输出)
代码	报警限数
X 1 2 3 4	无输出 1限报警 2限报警 3限报警 4限报警
⑦通讯输出/外部事件接入		⑧馈电输出
代码	通讯接口/数字量输入接口	代码	馈电输出(输出电压)
X D1 D2 D3 Y1 Y2 Y3	无输出 RS485通迅接口(Modbus RTU) RS232通迅接口(Modbus RTU) RS232C打印接口 外部事件输入1(强制手动) 外部事件输入2(可定制) 外部事件输入3(可定制)	X 1P 2P	无输出 1路馈电输出 2路馈电输出 如“2P(12/24)”表示***路12V,第二路24V馈电输出。
⑨供电电源		⑩备注(无可省略)
代码	电压范围
A D	AC/DC 100-240V(50/60Hz) DC  20-29V
