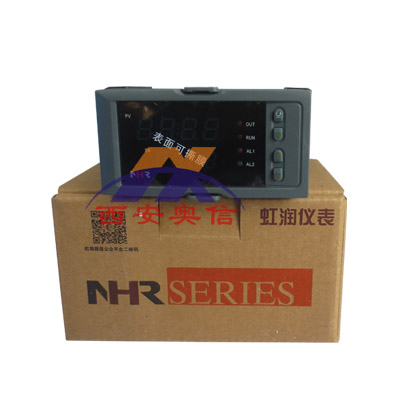

简易型数字显示控制仪 NHR-1100 NHR虹润仪表
产品介绍
   NHR-1100/1104系列简易型单回路显示控制仪采用模块化结构，结构简单、操作方便、性价比高，适用于塑料、食品、包装机械等行业。
产品特点
  单路输入，双屏LED数码显示。
  具备33种信号输入类型，用户可根据需求任意设置输入类型，测量精度为0.3％FS 。
  NHR-1100型号的热电阻\热电偶信号分辨率可切换：1℃或0.1℃；NHR-1104型号的信号分辨率为1℃。
  具备上下限报警功能，带LED报警灯指示。
  具有电压、电流变送输出信号可选。
  支持RS485通讯接口，采用标准MODBUS RTU通讯协议。
  带DC24V配电输出，为现场变送器配电。
  输入、输出、电源、通讯相互之间采用光电隔离技术。
  具备多种外形尺寸及样式供用户选择。
  参数设定密码锁定，参数设置断电***保存。
接线图

规格尺寸为A、B、C、D、E型

规格尺寸为F型
数显仪表常用系列
NHR-1103系列经济型三位数字显示控制仪
NHR-1303系列经济型三位模糊PID温控器
NHR-1100/1104系列简易型数字显示控制仪
NHR-1300/1304系列傻瓜式模糊PID温控器
NHR-1340系列傻瓜式60段模糊PID程序温控器
NHR-5100系列数字显示控制仪
NHR-5200系列双回路数字显示控制仪
NHR-5300系列人工智能调节仪
技术选型
NHR-1100□-□-□/□/□( )-□-( )简易型数字显示控制仪
        ① ② ③ ④ ⑤    ⑥  ⑦
NHR-1104□-□-□/□/□( )-□-( )简易型数字显示控制仪，1℃分辨率
        ① ② ③ ④ ⑤    ⑥  ⑦

①规格尺寸		②输入分度号
代码	宽*高*深	代码	分度号(测量范围)
A B C D E F H	160*80*110mm(横式) 80*160*110mm(竖式) 96*96*110mm(方式) 96*48*110mm(横式) 48*96*110mm(竖式) 72*72*110mm(方式) 48*48*110mm(方式)	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55	热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E(0～1000℃) 热电偶T(-200.0～400.0℃) 热电偶J(0～1200℃) 热电偶R(0～1600℃) 热电偶N(0～1300℃) F2(700～2000℃) 热电偶Wre3-25(0～2300℃) 热电偶Wre5-26(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2(-200.0～600.0℃) 线性电阻0～500Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999)  0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) 内部保留 内部保留 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) 内部保留 0～10V (-1999～9999) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换（备注1）
③输出(OUT)
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 5 D1	无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) RS485通迅接口(Modbus RTU)
④报警(继电器触点输出)
代码	报警限数
X 1 2	无输出 1限报警 2限报警
⑤馈电输出
代码	馈电输出(输出电压)
X P	无输出 馈电输出 如“P(24)”表示馈电输出24V。
⑥供电电源
代码	电压范围
A D	AC/DC100～240V(50/60Hz) DC 12～36V
⑦备注
无备注可省
