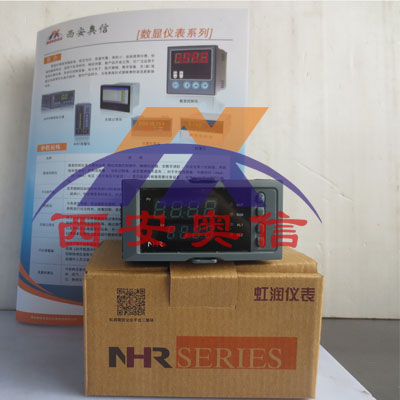

PID温控器NHR-1303 虹润经济型三位显示模糊PID温控器
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

PID温控器NHR-1303 虹润经济型三位显示模糊PID温控器
产品描述
    NHR-1303系列经济型三位模糊PID温控器采用模糊PID算式，无需人工整定参数，控温精度基本达±0.5℃，无超调、欠调，性价比高。仪表采用模块化结构、操作方便，适用于轻工机械、烘箱、实验设备、加热/冷却等设备。
产品特点
单通道输入，双排数码管显示。
可测量10种热电偶\热电阻信号，用户可根据需求任意设置输入类型，测量精度为0.3％FS。
热电阻\热电偶信号分辨率可切换：1℃或0.1℃。
具备上下限报警/偏差报警功能，带LED报警灯指示。
带PID参数自整定功能，控制输出手动/自动无扰切换功能。
带开关量控制输出，控制准确且无超调。
输入、输出、电源相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
参数设定密码锁定，参数设置断电***保存。
接线图


技术选型
NHR-1303□-□-□/□-□（）
             ①  ②  ③  ④  ⑤  ⑥

①规格尺寸			②输入分度号
代码	宽*高*深		代号	分度号（测量范围）
C D E F H	96*96*110mm（方式） 96*48*110mm（横式） 48*96*110mm（竖式） 72*72*110mm（方式） 48*48*110mm（方式）		00 01 02 03 04 05 06 07 11 14 55	热电偶B(400～999℃) 热电偶S(0～999℃) 热电偶K(0～999℃) 热电偶E(0～999℃) 热电偶T(0～400℃) 热电偶J(0～999℃) 热电偶R(0～999℃) 热电偶N(0～999℃) 热电阻Cu50(-50～150℃) 热电阻Pt100(-199～650℃) 全切换（备注1）
③控制输出(PIDOUT)			④报警（继电器接点输出）
代码	输出类型		代码	报警限数
0 1 K1 K3 K4	4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 继电器接点输出 可控硅过零触发脉冲输出 固态继电器驱动电压输出		X 1 2	无输出 1限报警 2限报警
⑤供电电源			⑥备注
代码		电压范围	无备注可省略
A D		AC/DC 100～240V（50/60Hz） DC 12～36V
