NHR-3300虹润三相综合电量表 NHR-3300多功能表

销售：数显仪表、无纸记录仪、过程校验仪、闪光报警器、继电器、隔离器、安全栅、智能温度变送器、电工仪表与转速表
NHR-3300A-E3P-X/X/X/X/X/D1/X/X-A      NHR-3300C-Z0-X/X/X/P0-X-A      NHR-3300C-Z0-0/X/X/X-X/D1/X/X-A
产品描述
  NHR-3300系列三相综合电量表采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器。专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。产品广泛应用于分布式电力监控系统、变电站综合自动化系统、无人值守变电站、低压智能配电系统、智能型开关柜/配电盘、智能型箱变及楼宇自动化系统的数据采集。
技术参数

输入
输入信号	交流电压：100V/250/300V/400V/500V，500V以上由电压互感器转换为100V电压输入
	交流电流：1A/2A/3A/4A/5A，5A以上由电流互感器转换为5A电流输入
输出
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载	电流型≤500Ω，电压型≥250KΩ
报警输出	继电器，容量：AC220V/2A，DC24V/2A
通讯	MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传率≤9.6kbps
累积脉冲	输出为OC门集电极开路，电压VCC≤48V，电流Iz≤50mA
电源
电源	DC20-29V，AC/DC100-240V  50/60Hz
功耗	≤5W
其它参数
绝缘电阻 (输入/输出/电源之间)	≥100MΩ（500VDC时）
绝缘强度 (输入/输出/电源之间)	1500Vrms（1 min，无火花）
工作温度	-10～50℃（无凝露、无结冰）
相对湿度	25%～85%RH
保存温度	-10～60℃（无凝露、无结冰）

产品特点

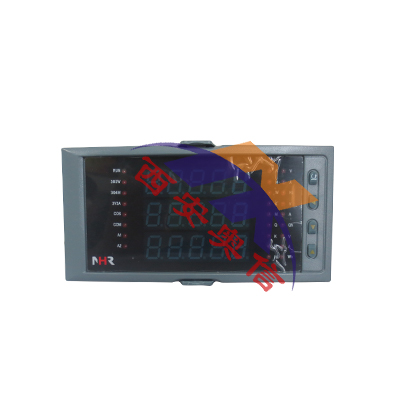

三屏五位LED数码显示。
可直接采集三相交流电压、三相交流电流信号，将其转化为三相有功功率、三相无功功率、三相视在功率、三相功率因数、三相工频周波、三相谐波及四象限电能的测量
具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
具有两路或四路开关量输入可选，用于监测断路器运行状态、继电保护等状态量信号。
具有上下限报警功能，带LED报警灯指示。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
技术选型
NHR-3300□-□-□/□/□/□-□
              ① ② ③ ④ ⑤ ⑥ ⑦

①规格尺寸		②输入类型
代码	宽*高*深	代码	测量类型
A C	160*80*130mm 96*96*130mm	I V W Ep E3P War Eq VA Es COS Hz Har	三相交流电流 三相交流电压 三相有功功率 三相有功电能 三相有功平衡功率 三相无功功率 三相无功电能 三相视在功率 三相视在电能 三相功率因数 三相工频周波 三相谐波
③输出类型
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 8	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 特殊规格
④报警输出		⑤通讯输出
代码	报警路数	代码	通讯接口(通讯协议)
X 2	无输出 2限报警	X D1 D2	无输出 RS485通讯(Modbus) RS232通讯(Modbus)
⑥累积脉冲输出		⑥供电电源
代码	累积脉冲输出	代码	电压范围
X PO	无输出 累积脉冲输出	A D	AC100～240V （50/60Hz） DC20～29V
