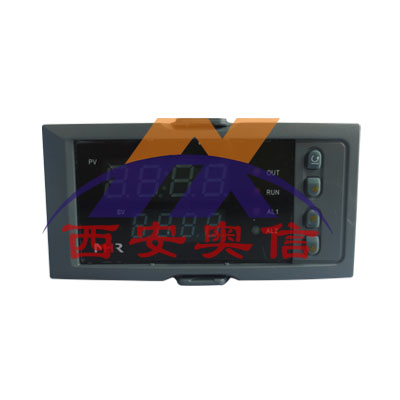

NHR-5100单回路数字显示控制仪选型 虹润NHR-5100
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

NHR-5100单回路数字显示控制仪选型 虹润NHR-5100

销售：数显仪表、无纸记录仪、过程校验仪、闪光报警器、继电器、隔离器、隔离栅、智能温度变送器、电工仪表与转速表
NHR-5100D-27-X/X/X/X/X(A)     NHR-5100C-55-X/X/4/D1/P-A     NHR-5100C-55-0/X/1/X/X-A
NHR-5100K-14-0-X-2-X-X-D    NHR-5100H-27-0/0/2/X/P/A     NHR-5100C-27-X/X/X/D1/1P
产品介绍
   NHR-5100系列数字显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
产品特点
  单路输入，双屏LED数码显示，且带有光柱模拟指示功能(0～*)。
  具备36种信号输入类型，用户可根据需求任意设置输入类型，0.2%级测量精度。
  热电阻热电偶信号分辨率可切换:1℃或0.1℃。
  具备“上下限报警”、“延迟报警”、“断线报警”、“闪烁报警”等报警功能,带LED报警灯指示。
  具有电压、电流变送输出信号可选。
  支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
  仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。
  带DC24V馈电输出，为现场变送器配电。
  输入、输出、电源、通讯相互之间采用光电隔离技术。
  具备多种外形尺寸及样式供用户选择。
  参数设定密码锁定、参数设置断电*保存，具备参数恢复出厂设定功能。
仪表选型
NHR-5100□-□-□/□/□/□/□( )-□-( )
        ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

①规格尺寸		②输入分度号
代码	宽*高*深	代码	分度号(测量范围)
A B C D E F H K L M	160*80*110mm(横式) 80*160*110mm(竖式) 96*96*110mm(方式) 96*48*110mm(横式) 48*96*110mm(竖式) 72*72*110mm(方式) 48*48*110mm(方式) 160*80*110mm(横式/光柱) 80*160*110mm(竖式/光柱) 96*96*110mm(方式/光柱)	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 38 55 56	热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E(0～1000℃) 热电偶T(-200.0～400.0℃) 热电偶J(0～1200℃) 热电偶R(0～1600℃) 热电偶N(0～1300℃) F2(700～2000℃) 热电偶Wre3-25(0～2300℃) 热电偶Wre5-26(0～2300℃) 热电阻Cu50(-50.0～150.0℃) 热电阻Cu53(-50.0～150.0℃) 热电阻Cu100(-50.0～150.0℃) 热电阻Pt100(-200.0～650.0℃) 热电阻BA1(-200.0～600.0℃) 热电阻BA2(-200.0～600.0℃) 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 0～600V(-1999～9999)(不可切换) 全切换（备注1） 特殊规格
③变送输出1(OUT1)
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 特殊规格
④变送输出2(OUT2)
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 特殊规格
⑤报警(继电器接点输出)
代码	报警限数
X 1 2 3 4	无输出 1限报警 2限报警 3限报警 4限报警
⑥通讯输出
代码	通讯接口(通讯协议)
X D1 D2 D3	无通讯输出 RS485通迅接口(Modbus RTU) RS232通迅接口(Modbus RTU) RS232C打印接口
⑦馈电输出
代码	馈电输出(输出电压)
X 1P 2P	无输出 1路馈电输出 2路馈电输出 如“2P(12/24)”表示#路12V， 第二路24V馈电输出。
⑧供电电源
代码	电压范围
A D	AC/DC 100-240V (50/60Hz) DC 20-29V
⑨备注
无备注可省略
