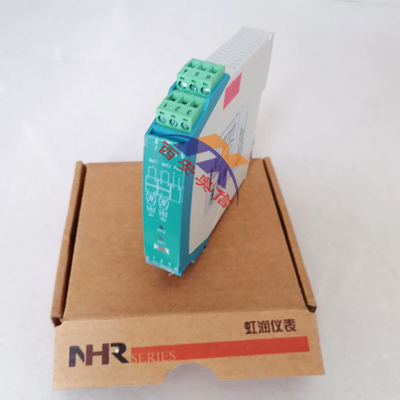

NHR-A32热电偶隔离栅 NHR隔离器 PT100温度模块

产品描述
   产品将危险区的二、三线制热电阻测量信号转换成对应的电压、电流、RS485信号或开关量信号隔离传输到*区。该产品需独立供电，输入/输出/电源三隔离。本产品可用在二线制或三线制热电阻信号输出设备。
产品特点
单双输入，单双输出。
输入信号类型需指定。
输出信号为模拟量信号、RS-485信号或开关量信号。

仪表选型

7

8

9

10

二三线制热电阻输入检测端隔离栅                   NHR-A32

-

□

/

□

-

□

/

□

位

规格

注释

| | | ↓ □

/

| | | ↓ □

| | | | | | | | | | | | | ↓ □

/

| | | | | | | | | | | | | ↓ □

7/8

<输入>

输入I/输入II(从列表中选择代码)

代码

类型

量程范围(℃)

X

无输入(***于第Ⅱ路)

11

Cu50

-50.0～+150.0

13

Cu100

-50.0～+150.0

14

Pt100

-200.0～+650.0

15

BA1

-200.0～+600.0

16

BA2

-200.0～+600.0

17

0～400Ω线性电阻

全量程

19

30～350Ω远传电阻

全量程

9/10

<输出>

输出I/输出II(从列表中选择代码)

代码

类型

X

无输出（***于第II路）

0

4-20mA

模拟量输出

1

1-5V

2

0-10mA

3

0-5V

4

0-20mA

5

0-10V（不可切换）

D1

RS485输出（***于第I路）

485输出

K1

继电路接点

开关量输出

K2

晶体管
