电量变送器 虹润NHR-D4-Y-0-A 智能电量变送器
产品描述
     NHR-D4本产品采用全隔离技术，可直接采集交流电压、电流信号，可测量工频、电压、电流以及相位差和单相、三相平衡功率；采用专用的集成芯片，抗干扰能力强，稳定性 高；通过编程器可在线修改显示量程，变送输出范围；带有液晶显示功能；具备RS485接口通迅功能，采用标准MODBUS RTU协议与上位机连接可构成数据采集系统及控制系统。
技术参数

接线图

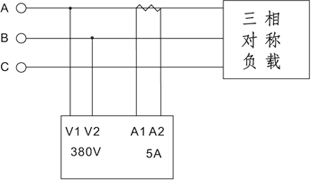

三相平衡负载测量时，接线方法如下：

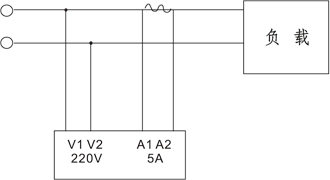

单相负载测量时，接线方法如下：

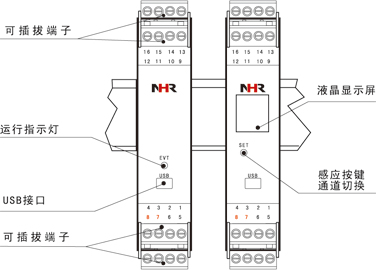

结构外形图



产品特点
单通道。
交流电压、电流、功率因素、工频周波、无功功率、单相功率、三相平衡功率输入。
模拟量、RS485、RS232信号输出。
输入—电源、输出—电源磁隔离；输入—输出光电隔离。
传输精度(20℃)：0.3%FS。
f可通过PCA手持式中文编程器进行输输出类型与输出量程等参数的修改和查看。
各端子可带电插拔，便于安装、维护。
标准的35mmDIN导轨卡式安装。
