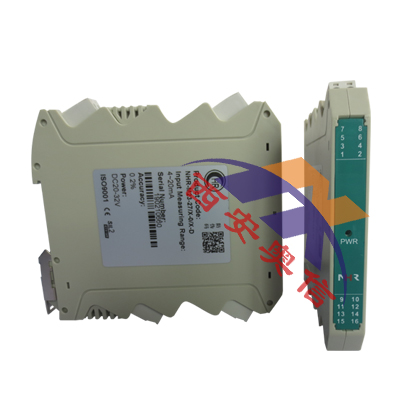

NHR-B35系列12V驱动 虹润开关量输出操作端隔离栅

产品描述
   产品将来自安全区的有源或无源开关量信号，通过安全栅隔离输出到危险场合，输出方式为继电器/晶体管输出方式，它具有输入状态检测指示，可进行正反向控制，该产品需独立供电，输入、输出、电源三方隔离，隔离电压交流2500Vrms。可用在符合DIN19234的NAMUR接近开关，触点开关等现场设备(包括本安型的压力、温度和液位等开关)。
技术参数

电源
供电电压范围	DC24V±10%
功耗	35mA输出≤1W，45mA输出≤1.5W，60mA输出≤2.5W
危险侧
开路时输出电压	24-26V
电流(35、45、60mA)时输出电压	≥12V
安全侧
输入开关闭合或晶体管导通时，向危险区设备供电。
输入开关断开或晶体管不导通时，不向危险区设备供电。
绝缘强度
本安端与非本安端	2500Vrms（1min，无火花）
环境条件
工作温度	0～50℃（无凝露、无结冰）
相对湿度	5%～95%RH
保存温度	-10～60℃（无凝露、无结冰）
标准
电磁兼容性	符合GB/T18268工业设备应用要求（IEC61326-1）

产品特点
单通道、双通道（隔离）。
具有配电功能(开路约8V)。
触点开关、接近开关输入。
继电器或晶体管输出。
通过拔码开关设置正反相输出。
接线图

技术选型

					7		8		9		10
12V驱动，开关量输出操作端隔离栅                       NHR-B35				-	□	/	□	-	□	/	□
位	规格		注释		| | | ↓ □	/	| | | ↓ □		| | | | | | | | | | | | | ↓ □	/	| | | | | | | | | | | | | ↓ □
7/8	<输入>
	输入I/输入II(从列表中选择代码)
	代码	类型
	X	无输入(***于第Ⅱ路)
	36	触点开关量
9/10	<输出>
	输出I/输出II(从列表中选择代码)
	代码	类型
	X	无输出（***于第II路）
	K7	12V/35mA输出
	K8	12V/45mA输出
	K9	12V/60mA输出
