导轨式智能配电器 NHR-X33 虹润智能配电器
产品描述
    给二、三线制变送器提供隔离的电源电压，将变送器产生的直流电压呀电流信号，经本隔离器转换成所需的输出信号至控制系统。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。可带显示单元，通过轻触按键设置每个通道的参数及每个通道之间的切换。
技术参数

输入
输入信号	电流信号(用户可根据需求任意设置输入类型)
输入阻抗	电流阻抗≤50Ω
输入电流/电压	≤30mA
配电电压/电流	19～25 V/≤25mA
输出
输出信号	4-20mA、0-10mA、0-20mA、1-5V、0-5V
输出负载	4-20mA、0-10mA、0-20mA 负载电阻RL≤500Ω；1-5V、0-5V负载电阻RL≥250KΩ
RS485通讯	MODBUS-RTU协议，RS485传输距离≤1000米；信号传输率≤19.2kbps
电源
电源	DC/AC20-260V (50/60Hz)
功耗	一进一出功耗：≤1W；一进二出、二进二出功耗：≤1.4W
其它参数
绝缘电阻 (输入/输出/电源之间)	≥100MΩ（500VDC时）
绝缘强度 (输入/输出/电源之间)	1500Vrms (1 min，无火花)
工作温度	-10～50℃(无凝露、无结冰)
相对湿度	25%～85%RH
保存温度	-10～60℃(无凝露、无结冰)
温度漂移	0.0075%FS/℃
安装方式	35mmDIN导轨安装
安装尺寸	17.5*111.4*121.2mm(宽*高*深)
传输精度（20℃）	0.1%FS
响应时间	50ms达到值的90%
重量	约140克
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）
适用现场设备	二线制、三线制变送器，直流电压/电流源

产品特点
单通道、双通道。
可测量3种直流电流信号，用户可根据需求任意设置输入类型。
模拟量输出、RS485输出。
输入/输出/电源磁隔离。
24V配电输出
传输精度(20℃)：0.1%FS。
响应时间50ms达到值的90%。
宽电源（AC/DC20-260V）供电。
全智能，数字化，可编程。
插拔式端子，便于安装、维护。
标准的35mmDIN导轨卡式安装。
可编程高清显示单元，可实现PV(测量值)和SV(输出值)同屏显示，显示内容可根据菜单设置，多种组合，便于现场调试、维护及排除设备故障。
接线图

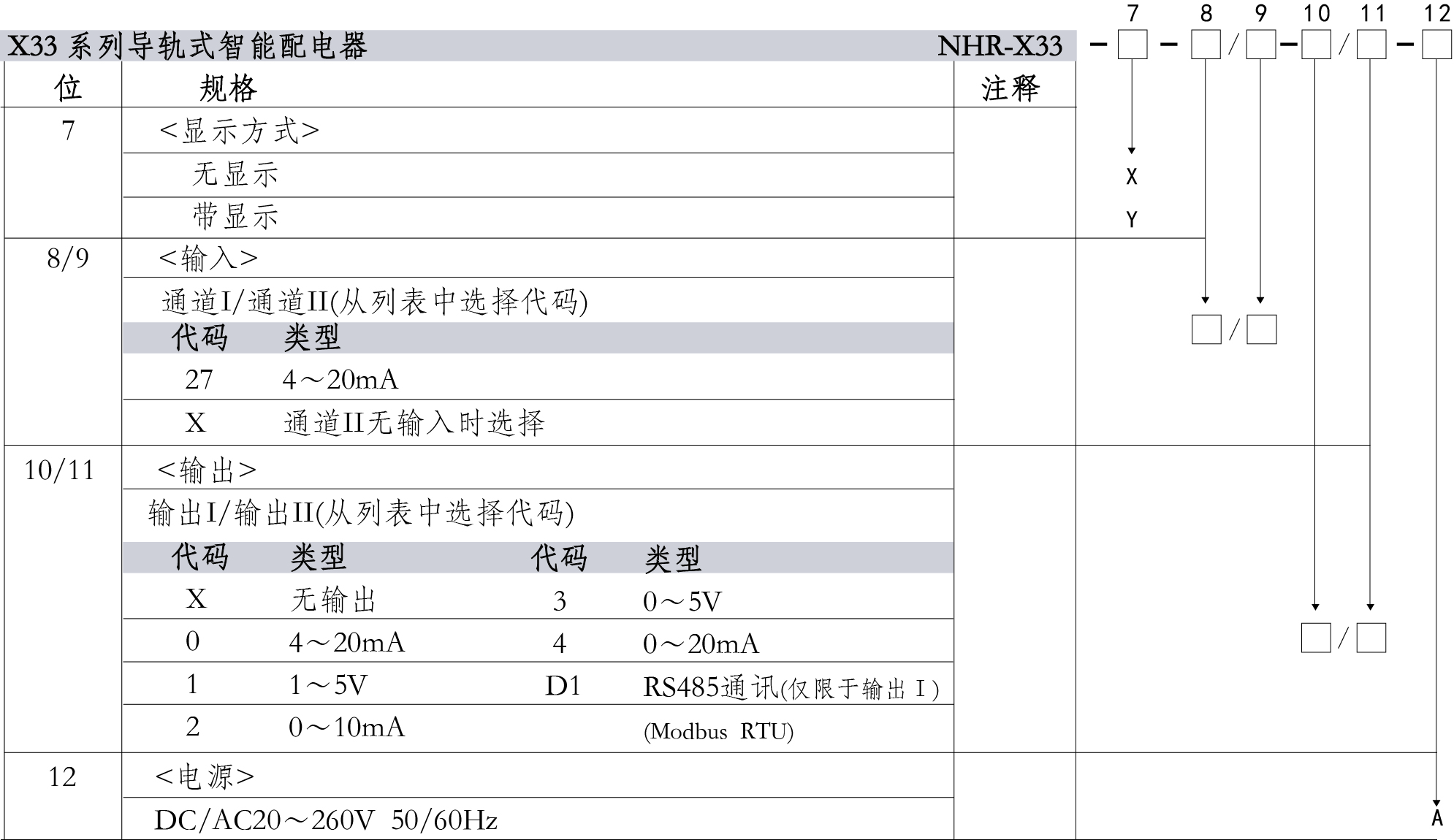

技术选型
