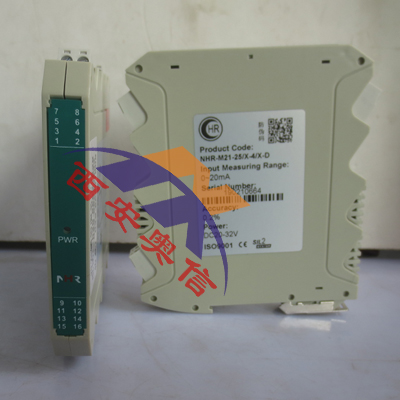

信号隔离器 NHR-M21 虹润电流电压变送器
产品介绍
    NHR-M21将直流电压或电流信号经过隔离传送，转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。本产品品种分为一进一出、一进二出、二进二出，且输入、输出磁隔离。
产品特点
单通道、双通道。
直流电压、电流输入。
模拟量输出。
输入/输出/电源磁隔离。
传输精度(20℃)：0.15%FS。
响应时间短，厚度薄，功耗低。
插拔式端子，便于安装、维护。
标准的35mmDIN导轨卡式安装。
技术参数

输入
输入信号	4-20mA、0-20mA、0-5V、1-5V、0-10V
输入阻抗	电流阻抗≤50Ω，电压阻抗≥250KΩ
***大输入电流	≤30mA/≤10.5V
电流隔离器输出
输出信号	4-20mA，0-20mA，0-5V，1-5V，0-10V
输出负载	4-20mA，0-20mA负载电阻RL≤400Ω
	0-5V、1-5V 负载电阻RL≥250KΩ，0-10V 负载电阻RL≥500KΩ
电压隔离器输出
输出信号	4-20mA、0-20mA、0-5V、1-5V、0-10V
输出负载	4-20mA、0-20mA 负载电阻RL≤400Ω；
	0-5V、1-5V 、0-10V 负载电阻RL≥20KΩ
电源
电源	DC20-32V
功耗	单路输出功耗：≤0.8W；双路输出功耗：≤1.0W
其它参数
绝缘电阻 (输入/输出/电源之间)	≥100MΩ（500VDC时）
绝缘强度 (输入/输出/电源之间)	2000Vrms (1 min，无火花)
工作温度	-10～50℃(无凝露、无结冰)
相对湿度	25%～85%RH
保存温度	-10～60℃(无凝露、无结冰)
温度漂移	0.0075%FS/℃
安装方式	35mmDIN导轨安装
安装尺寸	13*108*121.2mm(宽*高*深)
传输精度（20℃）	0.15%FS
响应时间	≤2ms
重量	约130克
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）
适用现场设备	直流电压/电流源

接线图

技术选型

7

8

9

10

11

M2系列电压/电流隔离器              NHR-M21

-

□

/

□

-

□

/

□

-

□

位

规格

注释

| | | | | | ↓ □

/

| | | | | | ↓ □

| | | | | | | | | | | | | | | ↓ □

/

| | | | | | | | | | | | | | | ↓ □

| | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ D

7/8

<输入>

通道I/通道II(从列表中选择代码)

代码

类型

25

0-20mA

27

4-20mA

28

0-5V

29

1-5V

31

0-10V

X

通道II无输入时选择

9/10

<输出>

通道I/通道II(从列表中选择代码)

代码

类型

X

无输出

0

4-20mA

1

1-5V

3

0-5V

4

0-20mA

5

0-10V

12

<电源>

DC20-32V
