虹润隔离模块NHR-W21无源信号隔离器
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

虹润隔离模块NHR-W21无源信号隔离器

销售：数显仪表、无纸记录仪、过程校验仪、闪光报警器、继电器、隔离器、安全栅、智能温度变送器、电工仪表与转速表
产品介绍
   NHR-W21无源信号隔离器无需外供电源，由输入回路供电，实现信号隔离。可以与各种工业传感器、现场仪表配合，取回参数信号，隔离变送传输，满足用户本地监视远程数据的需求。本产品品种分为一进一出、两进两出、三进三出、四进四出，且输入、输出磁隔离。
隔离器常用系列
NHR-M21系列电压/电流隔离器
NHR-M22系列智能温度变送器
NHR-M23系列配电器
NHR-W21系列无源信号隔离器
NHR-X31系列导轨式智能隔离器
NHR-X32系列导轨式智能温度变送器
NHR-X33系列导轨式智能配电器
NHR-X35系列导轨式模糊PID温控器
技术参数

输入
输入信号	0-20mA，4-20mA
电压降	2.5V（I=20mA）
响应电流	< 50uA
大输入/过载输入	50mA /100mA
大输入电压/过载输入电压	30V / 30V
极限电压输入	33V
输出
输出信号	0-20mA，4-20mA，0-5V，1-5V
电压降	2.5V（I=20mA）
大输出	35mA
纹波	10mVp-p
其它参数
传输精度(20℃)	0.15%FS
附加误差	0.02%*PV /100Ω（注：PV为测量量程值）
温度系数（负载100Ω）	≤（0.02%*PV）/K/100Ω（注：PV为测量量程值）
截止频率	<30Hz
阶跃响应(10%-90%)	≤2ms
耐压测试	输入、输出：2000V AC   1min
工作温度范围	-10℃ ~ 70℃
安装方式	35mmDIN导轨安装
安装尺寸	13*108*121.2mm(宽*高*深)
重量	约130克
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）
适用现场设备	直流电流源

产品特点
单通道、双通道、三通道、四通道。
直流电流输入。
直流电流/电压输出。
输入/输出磁隔离。
传输精度(20℃)：0.15%FS。
响应时间短，厚度薄，功耗低。
标准的35mmDIN导轨卡式安装。

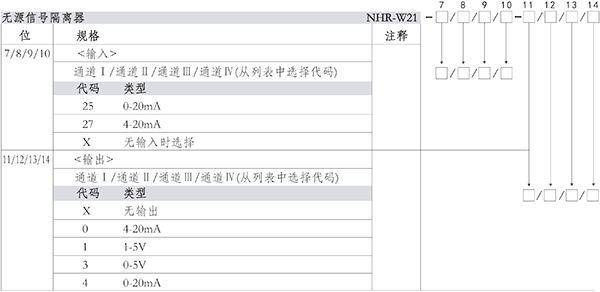

技术选型
